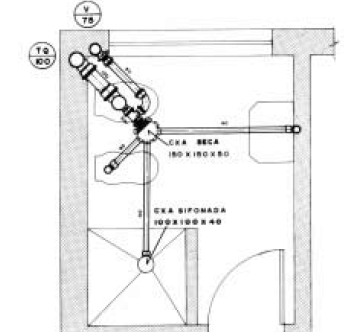

A planta baixa ilustrada na figura abaixo representa uma simples instalação sanitária, com boa distribuição de ralos (caixas), tubos de queda e de ventilação.

Os acionadores manuais do sistema de detecção e alarme de incêndio são dispositivos destinados a informar um princípio de incêndio e são acionados pelo elemento humano. Esses acionadores devem estar localizados em ambientes de difícil acesso ao público para evitar uso indevido (alarmes falsos).

Chillers e fan-coils são componentes dos sistemas de prevenção, detecção, alarme e combate a incêndio.

Para otimizar os custos, podem ser utilizadas tubulações de água de consumo para alimentar o sistema de combate a incêndio.

A tubulação destinada à fiação do sistema de telefonia e à rede lógica pode ser a mesma.

Não deve haver a instalação de caixas d’água sobre as casas de máquinas dos elevadores.

Sistemas de exaustão são necessários apenas quando o projeto não possui sistema de ar-condicionado

Um dos fatores que devem ser levados em consideração quando da elaboração de um projeto que contenha uma central de água gelada é o alto nível de ruído que essa água gera.

Um projeto que exija sistema de ar condicionado central deve prever um compartimento para a localização de uma central de água gelada

O quadro de distribuição, que deve estar em local de fácil acesso, é um painel em que estão instalados interruptores, dispositivos de corrente excessiva, instrumentos de medição e condutores gerais para o controle e a proteção de certo número de circuitos elétricos.
