Uma usina termelétrica a ciclo combinado usa turbinas a gás (ou outro combustível) e a vapor, associadas em uma única planta, ambas gerando energia elétrica a partir da queima do mesmo combustível. Os principais componentes de uma usina a ciclo combinado, que utiliza gás como combustível, são Turbina a Gás, Caldeira de Recuperação de Calor e Turbina a Vapor.

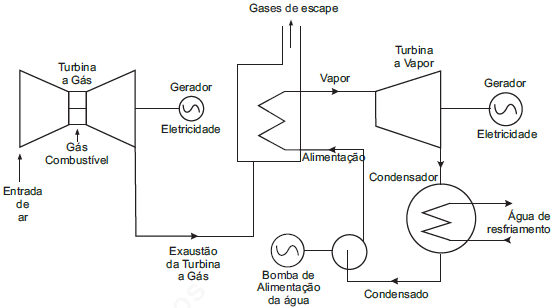

A figura abaixo apresenta o fluxograma para um dos possíveis arranjos de uma termelétrica a ciclo combinado.

Disponível em: www.gasnet.com.br (Adaptado).

A esse respeito, considere as afirmativas.

I – Um dos objetivos da elaboração de um fluxograma de processo é apresentar a sequência coordenada das conversões químicas e das operações unitárias, expondo, assim, os aspectos básicos do processo.

II – O gás natural não sofre conversão química no sistema de combustão da Turbina a Gás.

III – O vapor que sai da Turbina a Vapor é submetido a uma operação unitária de transferência de calor.

IV – O processo de produção de energia em uma termelétrica é realizado em bateladas.

Estão corretas APENAS as afirmativas

O dióxido de carbono (CO₂) é usado no processo de abrandamento (remoção de íons Ca⁺⁺ e Mg⁺⁺) da água com cal/ barrilha, para uso em caldeiras. A recarbonatação com CO₂ da água tratada neutraliza o excesso de cal, reduzindo a possível precipitação de carbonatos nas tubulações.

Esse processo ocorre através das seguintes reações:

CO₂ + Ca(OH)₂ \( \rightarrow \) CaCO₃ + H₂O

CaCO₃ + CO₂ + H₂O \( \rightarrow \) Ca(HCO₃)₂

Em relação aos reagentes e produtos envolvidos nas reações, considere as afirmativas a seguir.

I – O CO₂ é um óxido ácido.

II – O Ca(OH)₂ tem um alto grau de dissociação em água e origina soluções básicas.

III – O Ca(HCO₃)₂ é um ácido fraco.

IV – A água (H₂O) é, quimicamente, uma substância anfótera, isto é, pode agir tanto como ácido quanto como base.

Estão corretas APENAS as afirmativas

Uma constante preocupação em plantas industriais é a proteção contra a corrosão de instalações e equipamentos construídos em aço carbono. A corrosão atmosférica, uma forma de corrosão generalizada de grande incidência, ocorre através da condensação da umidade do ar na superfície do material.

A reação global que descreve esse processo é dada por:

4 Fe + 3 O₂ + 2 H₂O \( \rightarrow \) 2 Fe₂O₃.H₂O

Sobre o assunto, considere as afirmações abaixo.

I – O processo ocorre através de um mecanismo eletroquímico, envolvendo tanto reações químicas quanto fluxo de elétrons.

II – O Ferro (Fe), na reação, sofre redução e perde 2 elétrons.

III – O produto formado pela reação é óxido ferroso hidratado.

IV – Esse processo de corrosão também é conhecido como enferrujamento do aço carbono ao ar.

Estão corretas APENAS as afirmações

O gás natural tem sido amplamente utilizado como combustível para a produção de energia. O metano (CH₄), um gás inodoro e incolor, é um dos seus principais constituintes.

A combustão completa do metano é representada pela seguinte equação química:

CH₄(g) + 2O₂(g) \( \rightarrow \) CO₂(g) + 2H₂O (l) \( \Delta H \) = - 802 kJ/mol

A esse respeito, considere as afirmações.

I – O metano é um hidrocarboneto da família dos alcanos.

II – São liberados 1 mol de CO₂ e 2 moles de H₂O a partir da queima de 16 g de CH₄, nas CNTP.

III – A reação pode ser classificada como endotérmica.

IV – O gás natural é também conhecido e comercializado como GLP (Gás Liquefeito de Petróleo).

Estão corretas APENAS as afirmações

Paula, Renata e Tânia são três amigas. A tabela acima informa o número de visitas que a pessoa cujo nome está na linha fez à amiga que está indicada na coluna.

É correto afirmar que, entre as três,
