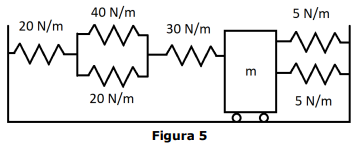

Considere o sistema massa-mola da Figura 5:

Desprezando-se a massa das molas, assinale a alternativa que apresenta o valor mais próximo da rigidez equivalente de mola do sistema.

Uma barra de seção transversal quadrada (40 mm x 40 mm) está engastada de um dos extremos. Supondo que seja aplicada uma força axial de 1.000 N ao longo do eixo do centroide da área da seção transversal da barra. Determine a tensão normal média e a tensão de cisalhamento média que atuam sobre o material em um plano de seção transversal:

O módulo de cisalhamento (G) é uma relação entre o módulo de elasticidade (E) e o coeficiente de Poisson (ν). Calcule G se E = 10 GPa e v = 0,3.

Em um movimento harmônico representado pela equação x = 2 sen (44t), a frequência do movimento harmônico é:

Calcule o diâmetro maior de uma porca com rosca métrica normal, cujo diâmetro maior do parafuso é de 10 mm, o passo é de 1,25 e a folga é de 0,05.

Calcule o valor do momento M, em valor absoluto, para que o triângulo equilátero da Figura 4, de lado L e peso desprezível, esteja em equilíbrio sob a ação das três forças F.




O momento M é:

Considere os seguintes processos de fabricação:

1. Laminação.

2. Extrusão.

3. Trefila.

4. Forja.

Um duto sem solda pode ser fabricado pelos seguintes processos acima listados:

Uma rede de dutos de ar-condicionado possui um canal principal por onde escoa um fluido de densidade ρ=1,15 kg/m³. Ao final, o duto se divide em duas ramificações, cada uma com seção circular de 1.250 mm de diâmetro. Sabendo-se que a vazão mássica no canal principal é de 2,26 kg/s, a velocidade média do escoamento em cada um dos dois dutos de 1.250 mm é de, aproximadamente:

Analise o esquema da Figura 6:

Assinale a alternativa que mostra a solda executada de acordo com o indicado na figura.

Calcule o montante, aproximado, de uma aplicação financeira a juro composto, de capital inicial R$ 200.000,00, com taxa de juros de 1% ao mês e por um período de 18 meses.
