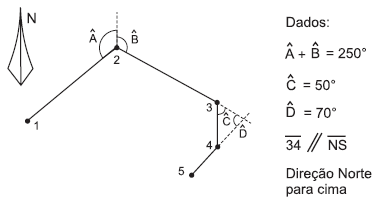

O croqui abaixo representa o caminhamento de um duto no plano.

Para efeito de locação deste trecho, é necessária a colocação dos rumos de cada direção.

Desta forma, os rumos das direções !$ \overline {12}, \, \overline {23} !$ e !$ \overline {45} !$ são, respectivamente:

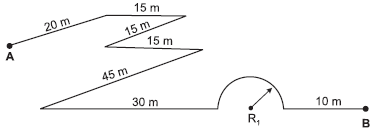

Observe o croqui e os dados abaixo, referentes ao caminhamento de uma tubulação, do ponto A ao ponto B.

Dados:

!$ \phi_1 \, = \, !$ diâmetro do tubo !$ = \, \dfrac {2} {\pi} \, m !$

!$ R_1 \, = \, \dfrac {10} {\pi} \, m !$

Para que esta tubulação seja pintada, apenas externamente, a área representativa entre os pontos A e B é, em m²:

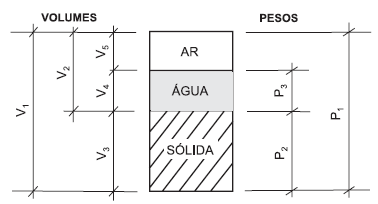

O índice físico representativo da equação !$ \dfrac {V_2} {V_1} \, \times \, 100 !$ é, em percentagem, o(a):

7

O teor de umidade do solo apresentado é, em percentagem (h%), igual a:

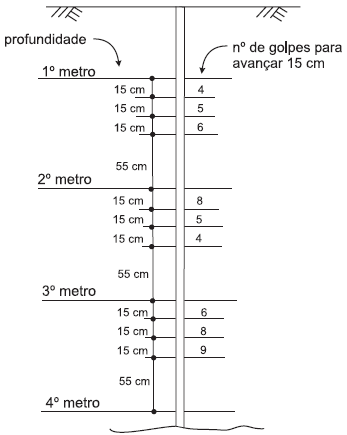

Considere o esboço do relatório de cravação de uma sondagem a percussão e lavagem, realizada conforme a NBR 6484:2001.

Os SPT do solo apresentado nos primeiros 3 metros valem, respectivamente:

Um concreto, cujo ensaio de consistência pelo abatimento do tronco de cone (NBR NM 67) apresenta, como resultado, o valor 40 !$ \pm !$ 10mm, é considerado:

Na estrutura acima esquematizada, considerando as verticais para cima como positivas, os valores das reações verticais em A e B, em Newtons, são, respectivamente:

De acordo com a norma regulamentadora NR 18 (condições e meio ambiente de trabalho na indústria da construção), devem ser colocadas escadas ou rampas próximas aos postos de trabalho quando as escavações tiverem profundidade, em metros, maior que:

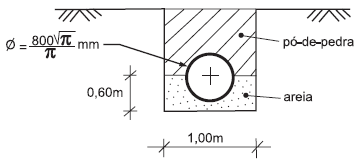

Considere a vala de passagem de um duto, conforme o croqui abaixo.

O volume de areia necessário para assentar 3 km desta tubulação, em m³, vale:

Observe as afirmações a seguir sobre drenagem de taludes em solos.

I – Para diminuir a infiltração das águas, pode-se criar um sistema de drenagem superficial constituído de canaletas dispostas longitudinalmente na crista do talude e nas bermas, que conduzirão as águas em descidas adequadamente projetadas.

II – Para reduzir as pressões neutras abaixando-se o nível freático, podem ser utilizados drenos suborizontais profundos.

III – O sistema de drenagem profunda com tubos de PVC perfurados envolvidos por manta fina é de execução simples e resultados garantidos, pois não está sujeito à colmatação.

É (São) verdadeira(s) a(s) afirmação(ões):
