A figura a seguir ilustra a extremidade aberta de um tubo ventilador primário ou coluna de ventilação. Analise-a.




No caso de lajes (não utilizadas para outros fins além de cobertura) e no caso de terraços (com outros fins além de cobertura), a altura até essa extremidade aberta (em metros) deve ser no mínimo igual a:

Analise a planta de formas e as informações para um pavimento a seguir.

• Pilares (P1, P2, P3, P4): 30 cm x 30 cm; • Vigas (V1, V2, V3, V4): 15 cm x 40 cm; e, •Laje (L1) o espaço interno entre vigas, com espessura de 10 cm.



O volume geométrico de concreto, em m³, das vigas (desprezando a área dos pilares) e da laje desse pavimento é, respectivamente:

Curvas de nível são isolinhas de altitude, ou seja, linhas que representam todos os pontos do terreno de mesma altitude. Nesse sentido, analise as curvas de nível da figura a seguir.




De acordo com as curvas de nível da figura anterior, os trechos 1-2, 2-3 e 3-1 estão, respectivamente, em:

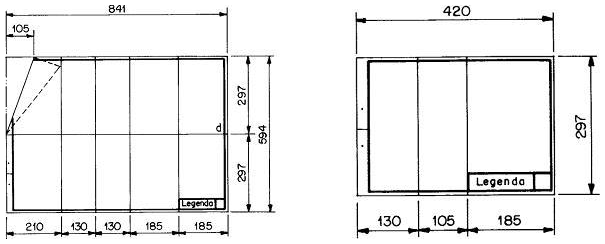

Os formatos das folhas para apresentação de projetos são normatizados pela ABNT. Analise os apresentados a seguir,


Os formatos das folhas apresentadas anteriormente, da esquerda para direita, são, respectivamente:

Existe um padrão utilizado pelo desenho técnico em relação às espessuras e aos tipos de traços.



De acordo com a ilustração anterior, analise as afirmativas a seguir.

I. Linha contínua e traço grosso: devem ser utilizados nas partes interceptadas pelos planos de corte (planta baixa, cortes transversais e longitudinais), nas partes que se encontram mais próximas do observador.

II . Linha zigue-zague e traço suave: usados como linhas auxiliares, de cota, de chamada e também em hachuras.

III. Linha tracejada e traço suave: nas projeções das coberturas, no contorno das paredes quando oculto pela cobertura ou quando o plano representado está acima ou abaixo do plano de corte que deu origem a planta baixa.

Está(ão) correta(s) apenas a(s) afirmativa(s)
