No projeto de uma fazenda de geração de energia elétrica fotovoltaica alguns dados devem ser obtidos, como por exemplo o _______, que é medido no sentido horário entre o norte geográfico e a projeção do raio solar sobre o plano horizontal.

Assinale a alternativa corretamente a lacuna.

Na geração de energia através das hidroelétricas, algumas tecnologias são empregadas de acordo com o projeto e sua localização. Estão consagrados três nomes de cientistas para três tipos de turbinas que permitem aproveitar o curso d'água nos mananciais. Assinale a alternativa que apresenta corretamente os três nomes

Motores elétricos, como os de indução recebem uma indicação quanto à forma de acionamento, frequência, voltagem e corrente elétrica. Uma característica também importante, que define seu uso é o índice de proteção nas aplicações. Essa normatização é usada pelos fabricantes, indústrias de uma maneira geral, e utiliza-se a sigla IPXY. Sendo o primeiro algarismo (X) indica o grau de _______. O segundo algarismo (Y) indica o grau de _______. Assinale a alternativa que preencha correta e respectivamente as lacunas.

Em relação aos motores de indução, analise as afirmativas abaixo e dê valores verdadeiro (V) ou falso (F).

( ) O conjunto estator-rotor constitui um circuito elétrico com impedância capacitiva que possibilita um caminho fechado de alta relutância.

( ) O vão livre entre o estator e o rotor é chamado de entre ferro, sendo o mesmo necessário para o desenvolvimento da rotação.

( ) As bobinas localizadas nas ranhuras do estator recebem potência elétrica diretamente de uma rede, à semelhança do primário de um transformador.

Assinale a alternativa que apresenta a sequência correta de cima para baixo.

Sobre o processo que ocorre durante a partida motores elétricos de corrente contínua, analise as afirmativas abaixo e dê valores Verdadeiro (V) ou Falso (F)

( ) O torque de partida no motor deve ser o menor possível para que não haja ruptura de eixo.

( ) Tanto o motor quanto as linhas de alimentação devem ser protegidos contra um fluxo excessivo de corrente durante o período de partida.

( ) Em muitos casos coloca-se uma resistência externa em paralelo com o circuito da armadura do motor, que resolve a questão de sobrecorrente.

Assinale a alternativa que apresenta a sequência correta de cima para baixo.

Num acionamento de motor com a utilização de uma chave tambor, a qual consiste em um conjunto de contatos que se movem e um conjunto de contatos estacionários, os quais abrem e fecham conforme o eixo da chave é girado. As chaves tambor de reversão são projetadas para a partida e para a reversão de motores por meio da conexão destes motores de alimentação. Analise as afirmativas abaixo e dê valores Verdadeiro (V) ou Falso (F) acerca das possibilidades de utilização desta chave em:

( ) Motores gaiola de esquilo.

( ) Motores monofásicos projetados para reversão de operação.

( ) Motores CC compostos dos tipos série e shunt.

Estão corretas as afirmativas:

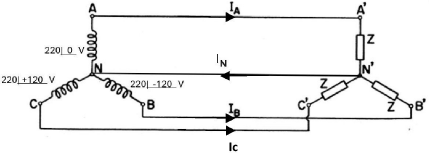

Considere o circuito trifásico abaixo para responder a esta questão. Sabe-se que a carga Z alimentada pelo sistema trifásico é do tipo resistiva e tem uma resistência de 10 ohms. Diante do exposto a potência ativa dissipada na carga trifásica vale ______.

Assinale a alternativa que preencha corretamente a lacuna.

Considere o circuito trifásico abaixo para responder a esta questão. Sabe-se que a carga Z alimentada pelo sistema trifásico é do tipo resistiva e tem uma resistência de 10 ohms cada.

Diante do exposto calcule a tensão e corrente de linha, e assinale a alternativa apresenta que corresponda respectivamente aos valores.

Nos projetos de instalações elétricas algumas medidas podem ser expressas nas unidades de polegadas, centímetros, milímetros ou não comumente na indicação em AWG (Escala americana para bitola de fios). Um fio com indicação de 0,25 polegada de diâmetro, tem uma especificação de área em mm? no valor aproximado de ________, Assinale a alternativa que preencha corretamente a lacuna.

Num projeto elétrico, as normas e boas práticas devem ser respeitadas, para que não haja danos às instalações e à vida dos usuários. Por exemplo, na seleção dos componentes, devem ser levados em consideração os efeitos danosos ou indesejados que um componente do sistema possa apresentar, em serviço normal e em operações de manobra, sobre outros componentes ou na rede de alimentação de uma forma geral. Diante do exposto, analise as afirmativas abaixo que podem contribuir para a geração de problemas operacionais no funcionamento de uma instalação elétrica.

I. Fator de potência.

II. Corrente inicial ou de energização.

III. Desequilíbrio de fases.

IV. Frequências harmônicas.

Estão corretas as afirmativas:
