A imagem seguinte representa um icosaedro.
Quantas faces triangulares possui este poliedro?

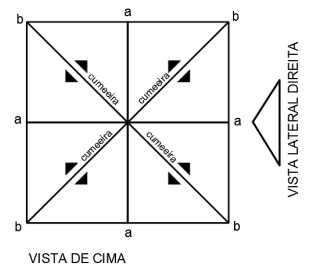

Observe o desenho abaixo representando a vista de cima de uma cobertura e considere os pontos “a”, nos níveis mais baixos e os pontos “b” nos mais altos.
A partir destas informações, será elaborada uma maquete em papel cartolina apenas das superfícies representadas. Qual figura a seguir corresponde à vista lateral direita deste objeto?

Observe a figura seguinte:
Tendo como base o objeto representado anteriormente, observe que ele é demonstrado em diferentes ângulos de visualização nos próximos desenhos. Assinale o que não corresponde à sua representação.

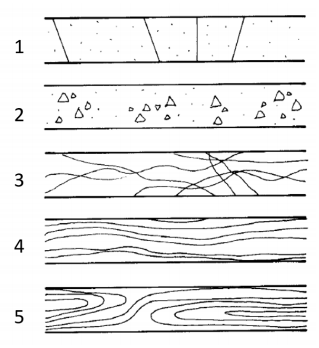

A figura seguinte apresenta algumas representações de materiais mais utilizados segundo a norma NBR 6492/1994.
Com base na figura anterior, assinale a alternativa correta correspondente à representação de cada material.

No instrumento de medição na figura abaixo, é possível observar a medida obtida na graduação. Assinale a alternativa correta que representa a medida mais aproximada de X.

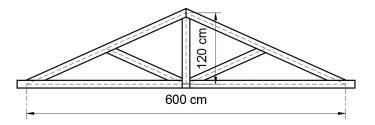

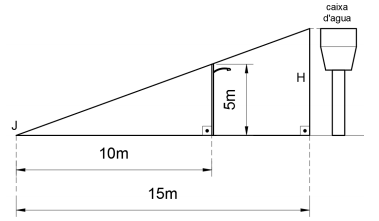

A partir das informações do desenho abaixo, assinale a alternativa correta que corresponde à inclinação do telhado.

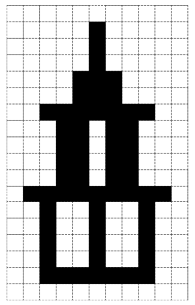

A figura a seguir é constituída por um desenho pintado na cor preta. Considerando que a malha é constituída por módulos medindo 1 cm por 1 cm, assinale a resposta correta correspondente ao perímetro da figura na cor preta.

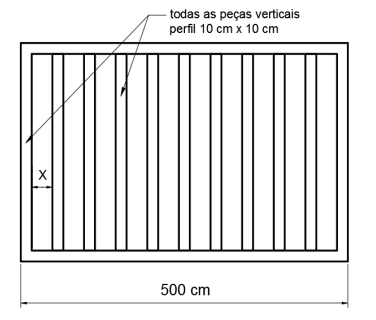

Na figura seguinte, está representado o projeto de um gradil. Determine o valor de “X” (espaçamentos iguais entre as peças verticais) a partir dos dados contidos no desenho. Assinale a alternativa correta.

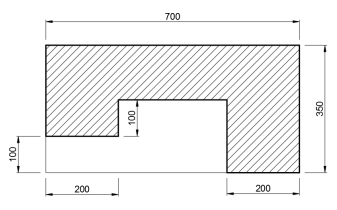

Considerando que o desenho abaixo apresenta suas cotas em centímetros, assinale a alternativa correta correspondente ao valor da área da figura hachurada.
