A tabela a seguir apresenta a composição granulométrica de três tipos de solos:

A opção que lista os três tipos de solo em ordem decrescente do diâmetro médio de seus grãos é:

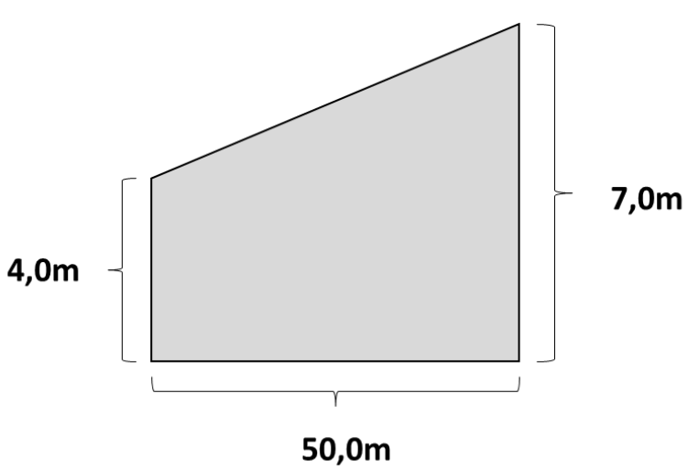

Deve-se realizar um corte de 50cm de profundidade em terreno cujas dimensões, em planta, estão mostradas na figura a seguir.

Sabendo-se que o acréscimo de volume do material após escavado é de 20% e que o material removido será transportado por caminhões basculantes com capacidade de 6m³, a quantidade de viagens necessárias para transportar todo o material escavado é:

A tabela a seguir mostra o cronograma previsto para as atividades iniciais em uma obra

Houve um atraso de dois meses para o início dos levantamentos topográficos, o que requer um ajuste do cronograma, que pode ser feito livremente, respeitando-se apenas as seguintes condições:

1. os estudos geotécnicos só podem ser iniciados a partir de pelo menos 1 mês após o início dos levantamentos topográficos
2. o movimento de terra pode ser iniciado imediatamente após o término dos estudos geotécnicos
3. as durações de cada atividade não podem ser reduzidas em relação aos valores previstos inicialmente

Desta forma, o prazo mínimo para conclusão dessas atividades, após o reajuste do cronograma, é:

A figura a seguir mostra um equipamento utilizado em sondagens de um solo:

Fonte: Homero Pinto, “Mecânica dos Solos”, v.1

Este equipamento é denominado:

O rumo de determinada visada realizada em um levantamento topográfico vale 50º NW. Desta forma, o azimute dessa visada é de:

Observe a sequência de comandos executados no programa AutoCad listada a seguir.

Command: Line

From point: 0,0

To point: 0,200

To point: @200,0

To point: @0,200

To point: @400<0

To point: 600,200

To point: @200,0

To point: @0,-200

To point: Enter (encerra o comando)

A área do polígono formado por essa sequência de comandos é de:

A figura a seguir apresenta a vista isométrica de uma peça.

A opção que apresenta as vistas ortográficas dessa peça no primeiro diedro é:

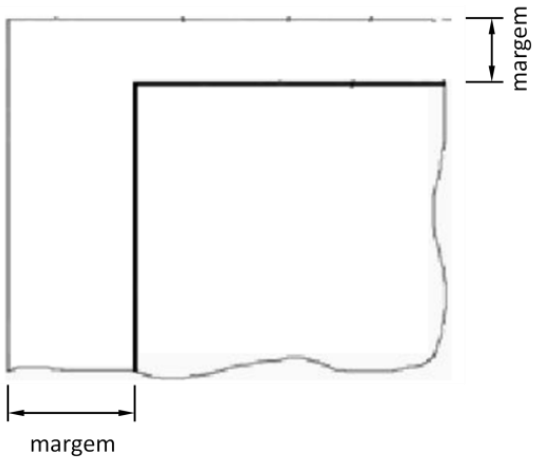

A figura a seguir apresenta parte de uma folha de desenho técnico de formato A1.

Nessa folha, a margem esquerda, direita, superior e inferior valem, respectivamente:

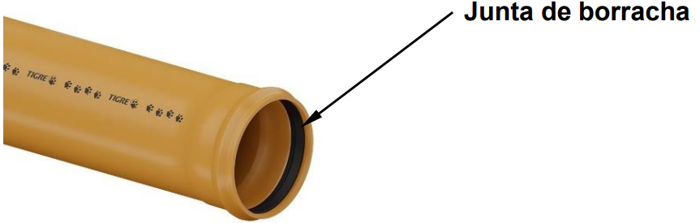

A figura a seguir ilustra uma tubulação de esgoto sanitário em PVC com junta integrada.

Esse tipo de ligação é conhecido como junta:

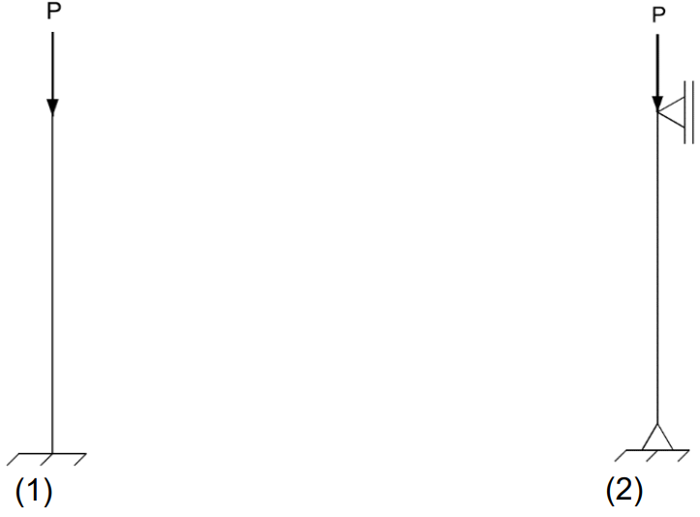

Duas colunas geometricamente idênticas e constituídas pelo mesmo material são submetidas a uma carga compressiva axial, conforme ilustrado a seguir.

Sabendo que a coluna (1) tem uma das extremidades engastada e outra livre, enquanto a coluna (2) é birotulada, é correto afirmar que:
