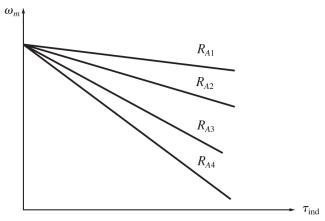

O gráfico a seguir mostra o efeito do controle de velocidade por conjugado do motor de corrente contínua em derivação.




Em relação aos valores da resistência da armadura do motor de corrente contínua, é correto afirmar que

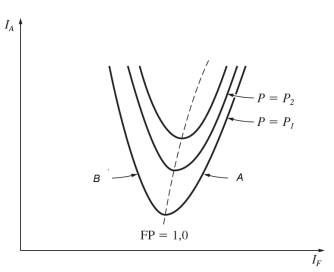

O gráfico apresentado é a curva V de um motor síncrono. Esse gráfico representa a corrente de armadura e a corrente de campo.


A linha pontilhada é formada pelos pontos de operação do motor síncrono com fator de potência unitário. Para os pontos de operação à direita da curva pontilhada, ou seja, a região indicada pela seta A, é correto afirmar que

Considere que um motor de indução trifásico de rotor em gaiola, 60 Hz, 4 polos, 250 HP, 480 V, conexão do estator em delta, rendimento igual a 0,746 e fator de potência igual a 0,8, aciona uma carga com a rotação de 1.773 rpm. Esse motor opera com um escorregamento de

A conexão entre sistemas elétricos por meio de longas linhas de transmissão traz diversos benefícios para o funcionamento do sistema elétrico como um todo. Indique a opção que NÃO corresponde a um desses benefícios.

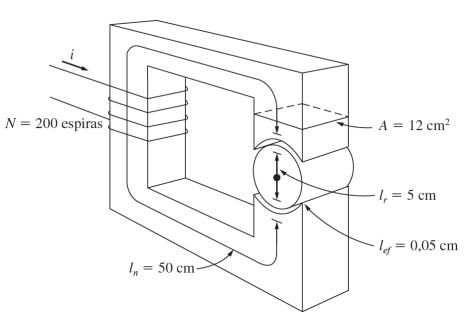

A figura abaixo representa o circuito magnético de uma máquina de corrente contínua com estator, entreferro e o rotor.




Considere a permeabilidade relativa do núcleo de ferro da máquina igual a μ_r = 2000 e a permeabilidade magnética do entreferro μ_o = 4π × 10⁻⁷H/m. Uma corrente i = 7,51 A que circula pelas espiras produz uma densidade de fluxo no entreferro de

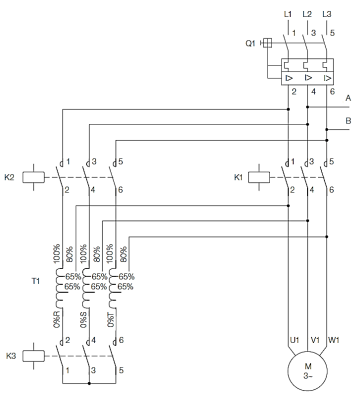

Considere o diagrama de ligação de um motor de indução trifásico apresentado a seguir.

Analisando o diagrama, é correto afirmar que se trata de uma partida com chave

A figura abaixo apresenta um circuito com um galvanômetro G.

Determine o valor absoluto da corrente que passa pelo galvanômetro.

Considere o circuito com amplificador operacional ideal apresentado a seguir.

O valor da tensão de saída v_o é:

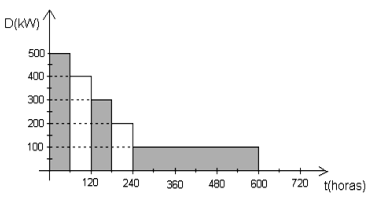

Um consumidor industrial, com potência instalada de 2 MW, apresenta a seguinte perfil de carga mensal:

Considerando-se o período mensal de 720 horas, o fator de demanda dessa instalação é

Observe a figura.

O valor da tensão no nó 2 do circuito apresentado é
