O prisma é o conjunto de três meios homogêneos e transparentes separados por duas superfícies planas não paralelas, que são as faces do prisma. As faces se interceptam numa reta chamada aresta do prisma. O ângulo entre as faces do prisma é o ângulo de refringência. Um prisma triangular desvia um feixe de luz verde de um ângulo θ_A, em relação à direção de incidência, como ilustra a figura A, abaixo.

Se uma placa plana, do mesmo material do prisma, for colocada entre a fonte de luz e o prisma, nas posições mostradas nas figuras B e C, a luz, ao sair do prisma, será desviada, respectivamente, de ângulos θ_B e θ_C, em relação à direção de incidência indicada pela seta.

As relações entre os desvios angulares θ_A, θ_B e θ_B e θ_C, serão:

Situa-se um objeto a uma distância p = 1 cm diante de uma lente convergente de distância focal f = 2 cm, de modo a obter uma imagem real a uma distância p' da lente. Considerando-se a condição de mínima distância entre imagem e objeto, o valor de p', em centímetros, é:

Relatividade, foi uma teoria desenvolvida no início do século XX que, originalmente, pretendia explicar certas anomalias no conceito do movimento relativo, mas que, em sua evolução, converteu-se em uma das teorias básicas mais importantes das ciências físicas. Desenvolvida fundamentalmente por Albert Einstein, foi a base para que os físicos demonstrassem, posteriormente, a unidade essencial da matéria e da energia, do espaço e do tempo, e a equivalência entre as forças de gravitação e os efeitos da aceleração de um sistema. A Teoria Quântica foi a teoria física baseada na utilização do conceito de unidade quântica para descrever as propriedades dinâmicas das partículas subatômicas e as interações entre a matéria e a radiação. As bases da teoria foram assentadas pelo físico alemão Max Planck, o qual, em 1900, postulou que a matéria só pode emitir ou absorver energia em pequenas unidades discretas, chamadas quanta. Outra contribuição fundamental ao desenvolvimento da teoria foi o princípio da incerteza, formulado por Werner Heisenberg, em 1927. Planck desenvolveu o conceito de quantum como resultado dos estudos da radiação do corpo negro (corpo negro refere-se a um corpo ou superfície ideal que absorve toda a energia radiante, sem nenhuma reflexão). Sua hipótese afirmava que a energia só é irradiada em quanta, cuja energia é hu, onde u é a frequência da radiação e h é o “quanta de ação”, fórmula agora conhecida como constante de Planck. Sobre o exposto, é correto afirmar que:

Capacitores surgiram da necessidade de armazenar cargas elétricas para usá-las futuramente de maneira flexível, quando houver resistência em seus terminais. Capacitor é um componente eletrônico capaz de armazenar carga elétrica, ao ser ligado em uma fonte de tensão. O capacitor possui dois terminais para sua polarização (o terminal maior é positivo e o menor é negativo), e dentro do capacitor os terminais são conectados por placas metálicas, geralmente de alumínio, separados por um material dielétrico. Esse material dielétrico pode ser de diversos materiais, como cerâmica, teflon, mica, porcelana, celulose, milar e até ar. Dielétrico é o material isolante que é capaz de se tornar condutor quando submetido a determinado valor de campo elétrico. Essa mudança de estado (isolante para condutor) acontece quando o campo elétrico é maior que a rigidez dielétrica do material, o que significa que até os materiais isolantes podem conduzir, quando submetidos a determinado valor de cargas elétricas. Sobre o exposto, é correto afirmar que:

Ficar sozinho em um descampado, nadar na piscina ou no mar, ficar em lugares altos, como árvores, segurar objetos metálicos grandes, como para-raios, é estar em lugares e situações propícias para uma descarga elétrica ocorrer. Veja a imagem da garota que estava escalando uma montanha e ficou com os cabelos arrepiados. Isso aconteceu devido à repulsão de cargas elétricas de igual sinal que foram induzidas pela passagem de uma tempestade. É o mesmo fenômeno que acontece no Gerador de Van De Graaff.

Sobre a garota da figura é correto afirmar que:

A figura abaixo apresenta um recipiente cilíndrico com um êmbolo, ambos feitos de material cuja capacidade térmica é desprezível. O atrito pode ser desconsiderado entre o êmbolo e as paredes do cilindro. Pendurado ao êmbolo, em equilíbrio, há um corpo suspenso por um fio. No interior, o cilindro armazena, sem escape, um gás ideal que ocupa um volume de 5 litros, estando à temperatura de 300 K e com pressão de 0,6 atm.

Em determinado instante o fio é cortado e após o gás reencontrar seu equilíbrio termodinâmico de maneira natural, os valores de suas variáveis de estado V, P e T serão:

Considere dois tubos sonoros, um aberto e outro fechado, ambos do mesmo comprimento e situados no mesmo ambiente. Se o som de frequência fundamental emitido pelo tubo aberto tem comprimento de onda igual a 34 cm, o comprimento de onda, em centímetros, do som frequência fundamental emitido pelo tubo fechado é:

Têm-se uma lâmina de vidro e um raio de luz monocromática propagando-se no ar e atingindo o ponto A da superfície desta lâmina de vidro que possui formato de um paralelepípedo retângulo. A linha pontilhada, normal à superfície no ponto de incidência do raio luminoso, e os três raios representados estão situados num mesmo plano paralelo a uma das faces do bloco.

Dados \( n_{vidro} = \sqrt{2}; n_{ar} = 1; sen 40^\circ= 0,64; sen 75^\circ= 0,97; sen 50^\circ= 0,77; sen 15^\circ= 0,26; sen 33^\circ= 0,54 \)

O ângulo de refração da luz, ao passar do vidro para o ar no ponto B:

O circuito abaixo mede a força eletromotriz de um gerador. Tem-se um gerador de força eletromotriz igual a 12 V e resistência interna igual a 1 Ω ligado a um fio condutor ôhmico AB, de comprimento L, seção uniforme, e resistência total RAB = 5 Ω. O polo negativo do gerador, de força eletromotriz E desconhecida, é ligado à extremidade B do condutor. Este gerador está em série com um amperímetro ideal. A extremidade C pode ser ligada a qualquer ponto do condutor entre as extremidades A e B.

Quando a extremidade C é colocada a uma distância igual a L/4 de A, a corrente que passa pelo amperímetro ideal é nula. Assim, E vale:

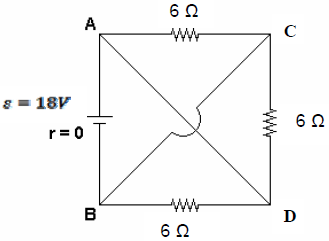

No circuito, a seguir, os fios AD e BC, que têm resistências desprezíveis (quando comparadas a 6 \( \Omega \)), não se tocam.

As intensidades das correntes nos fios AD e BC são, respectivamente:
