Em um circuito, é comum os resistores estarem ligados em configurações estrela ou triângulo. Observe a figura abaixo, utilizada para realizar as conversões estrela-triângulo e triânguloestrela.


Nessas configurações, para determinar os valores das resistências R12 e R3, devem ser utilizadas, respectivamente, as seguintes fórmulas:

No circuito elétrico da figura (a) mediu-se a tensão em aberto de um gerador com um voltímetro, obtendo-se 10 V. Com uma carga de 450 Ω, a tensão de saída caiu para 9V, ilustrado na figura (b).
(a)
(b)
Nessas condições, os valores da corrente na carga e de curtocircuito e o rendimento do gerador são, respectivamente,

A figura mostra um circuito conhecido por divisor de tensão.


Para R₁ = 1 kΩ, R₂ = 3 kΩ e uma tensão de entrada de 12 V, o valor da tensão V_OUT em R₂ e a corrente que flui em R₁ e R₂ serão iguais, respectivamente, a

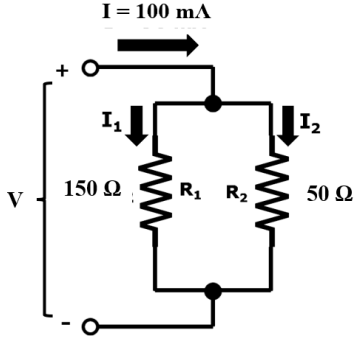

A figura mostra um circuito conhecido por divisor de corrente.

Os valores de I₁ e I₂, em mA, são, respectivamente,

Um Engenheiro Eletricista obteve o gráfico abaixo, por meio dos procedimentos descritos a seguir:
I. Com um voltímetro, mediu a tensão elétrica entre as extremidades de um resistor. II. Com um amperímetro, mediu a intensidade da corrente elétrica que passa pelo mesmo resistor. III. Usando os conceitos da Lei de Ohm, determinou a potência dissipada por esse resistor, quando a corrente medida é de 400 mA.


Nessas condições, ele concluiu que a resistência do resistor e a potência valem, respectivamente,

O circuito elétrico da figura está relacionado ao conceito da Ponte de Wheststone.

Na condição de equilíbrio, que ocorre para R_D = 18 kΩ, o valor de R_X será igual a

Visando a uma padronização nos processos licitatórios, o TCU estabeleceu critérios a partir de um decreto que define as regras preestabelecidas, a serem seguidas em um orçamento. Orçamento é a identificação, descrição, quantificação, análise e valoração de mão de obra, equipamentos, materiais, custos financeiros, impostos, riscos e margem de lucro desejada para adequada previsão do preço final de um empreendimento. É a previsão de custos, considerada a remuneração do construtor, para a oferta de um preço. Tendo por foco a metodologia Sinapi, sua estrutura engloba diversos termos, dos quais dois são descritos a seguir:
I. É resultado da soma de todos os custos dos serviços necessários para a execução da obra, obtidos pelo produto das quantidades de insumos empregados nos serviços pelos seus respectivos preços de mercado. Nestes custos estão os materiais, mão de obra – acrescida dos Encargos Sociais cabíveis, equipamentos e os Encargos Complementares: EPIs, transporte, alimentação, ferramentas e exames médicos admissionais e demissionais. II. São despesas decorrentes da atividade empresarial que incidem de forma percentual sobre os custos da obra. Tratase de recursos destinados ao pagamento de tributos, ao rateio dos custos da administração central, à remuneração ao construtor pela assunção de riscos do empreendimento e à compensação de despesas financeiras ocasionadas pelo descompasso entre gasto, medição e recebimento.
Os termos descritos em I e II são denominados, respectivamente, como

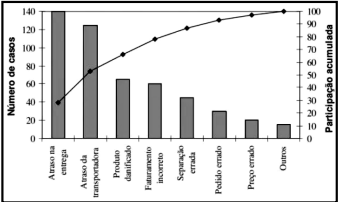

No controle da qualidade e no mundo dos negócios, um tipo de gráfico, exemplificado na figura abaixo, é frequentemente usado para representar fontes de defeitos, tipos de reclamações de clientes e problemas semelhantes, utilizado para estabelecer uma ordenação nas causas de perdas ou defeitos que devem ser sanados.


Esse gráfico tem por base um princípio também conhecido por regra 80/20, é uma tendência que prevê que 80% dos efeitos surgem a partir de apenas 20% das causas, podendo ser aplicado em várias outras relações de causa e efeito. Esse recurso é denominado diagrama de

Com base no Regimento Geral da UFFS, assinale a afirmativa incorreta.

Com base no Estatuto da UFFS, não é uma pró-reitoria
