Um determinado agregado miúdo utilizado na confecção de concreto foi levado a um laboratório para caracterização. Uma parte desse agregado foi seca em estufa (105 ± 5) ºC durante 24 horas e depois caracterizada para determinação da massa unitária do agregado, tendo sido obtido o valor de 1,65 g/cm³. Em seguida, foi adicionada uma certa quantidade de água ao agregado seco e realizada cuidadosa homogeneização da amostra. Uma parte dessa amostra foi novamente caracterizada, tendo sido obtidas uma massa unitária de 1,35 g/cm³ e uma umidade de 5%. Com base nessas informações, qual é o valor do coeficiente de inchamento desse agregado miúdo?

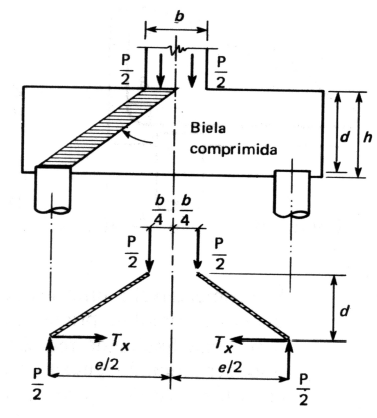

A Figura 7 apresenta o modelo de biela e tirante indicado para o projeto de blocos de fundações sobre duas estacas.

Figura 7 – Modelo de biela e tirantes para bloco sobre duas estacas. In: ALONSO, Urbano Rodriguez. Exercícios de fundações. São Paulo: Edgard Blucher, 1983. p. 186.

Seja um bloco sobre duas estacas de 50 cm de diâmetro que serve de apoio para um pilar de seção quadrada com 40 cm de lado (b) e carga (P) de 1200 kN (valor de cálculo). A distância entre os eixos das estacas é igual a 1,20 m (e) e a altura do bloco é igual a 60 cm (d). Qual é a área de aço que deve ser colocada na face inferior do bloco se ele for armado com um aço com resistência ao escoamento de 400 MPa (f_yd)?

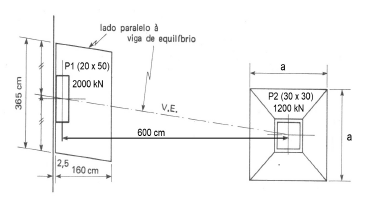

Para a resolução desta questão, observe a Figura 6 que mostra dois pilares apoiados em sapatas isoladas que são ligadas por uma viga de equilíbrio (VE). O pilar P1 localiza- se na divisa do terreno e solicita a fundação com uma carga total de 2000 kN. O pilar P2 é um pilar interno e solicita a fundação com uma carga total de 1200 kN.

Figura 6 – Esquema de pilares apoiados sobre sapatas. In: ALONSO, Urbano Rodriguez. Exercícios de fundações. São Paulo: Edgard Blucher, 1983. (Adaptado).

Sabendo que a tensão admissível do solo é igual a 0,4 MPa, qual é a área da sapata em que se apoia o pilar P2?

A execução da estaca hélice contínua permite maior agilidade na conclusão do estaqueamento, tendo como principal característica o monitoramento eletrônico e a ausência de vibrações no solo local e nos vizinhos. Para esse tipo de fundação,

Processos de investigação do subsolo são necessários para o projeto de fundações para estruturas. Em casos especiais, pode ser necessário determinar in situ as resistências de ponta e de atrito lateral do solo para, por exemplo, realizar a cravação de estacas. Neste caso, o processo de investigação do subsolo, que permite a determinação dessas propriedades do subsolo, é

Em um ensaio de compressão triaxial de uma amostra de solo, foi obtida uma pressão vertical de ruptura (s₁) de 250 kPa para uma pressão lateral de confinamento (s₃) de 50 kPa. Sabendo que o ângulo de inclinação do plano de ruptura com a horizontal foi de 60º, qual é o valor da coesão desse solo?

Com uma amostra de solo, a ser utilizado em um aterro, foi feito um ensaio normal de compactação (ensaio de Proctor). Em uma das moldagens, determinou-se a massa específica do corpo de prova obtido, atingindo-se o valor de 20 kN/m³. Com uma amostra desse corpo de prova, determinou-se a sua umidade, obtendo-se o valor de 25%. De posse dessas informações, qual é a densidade seca desse solo?

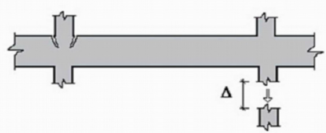

Ao se realizar uma inspeção em uma estrutura de concreto armado, um engenheiro observou um panorama de fissuração, conforme mostrado na Figura 4.

Figura 4 – Fissuração por recalque diferencial dos apoios. In: SOUZA, Vicente Custódio Moreira; RIPPER, Thomaz. Patologia, recuperação e reforço de estruturas de concreto. São Paulo: Pini, 1998. p. 70.

Depois de realizado o diagnóstico, ficou constatado tratarse de fissuras ativas provocadas por retração diferencial dos apoios. Além disso, concluiu-se que não seria necessário o reforço da estrutura, mas apenas o seu reparo de modo a garantir a durabilidade da estrutura. A técnica adequada para o reparo das fissuras nessa estrutura é

A qualidade do concreto de cobrimento da armadura tem influência direta no surgimento de patologias nas estruturas de concreto e, por isso, ele deve ser adequadamente especificado e fiscalizado. Na falta de ensaios comprobatórios de desempenho da durabilidade da estrutura, a qualidade do concreto deve ser controlada pela relação água/cimento em massa. Qual é o valor máximo permitido para a relação água/cimento do concreto quando empregado em estruturas de concreto protendido localizadas em região com classe de agressividade ambiental III?

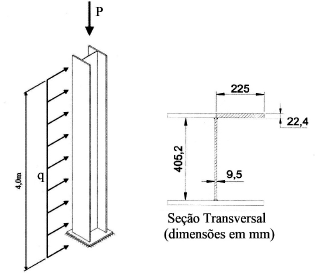

Observe a Figura 3. Ela mostra uma coluna metálica de 4 metros de altura com a extremidade inferior engastada e a extremidade superior livre. Nessa mesma figura é mostrada a seção transversal da coluna.

Figura 3 – Coluna engastada submetida à flexocompressão. In: CHAMBERLAIN PRAVIA, Zacarias M. Projeto e cálculo de estruturas de aço: Edifício Industrial detalhado. Rio de Janeiro: Elsevier, 2013. (Adaptado).

Sabendo que o raio de giração em relação ao eixo de menor inércia da seção transversal dessa coluna vale 11,9 cm, qual é o valor do índice de esbeltez da coluna em relação ao eixo de menor inércia?
