Os interruptores ou disjuntores a corrente diferencial residual (DR) são usados para proteção contra contatos diretos e indiretos. Em função das prescrições da norma de baixa tensão, assinale a afirmativa INCORRETA.

Um sistema trifásico a três condutores, equilibrado, sequência ABC, tensão de linha √3× 100 V, alimenta as seguintes cargas:

- três impedâncias iguais a 30 + j0 Ω, ligadas em triângulo;

- três impedâncias iguais a 10 + j0 Ω, ligadas em estrela.

A potência ativa total fornecida às cargas e o módulo da corrente de linha valem, aproximada e respectivamente:

A norma de instalações elétricas de baixa tensão estabelece os princípios fundamentais que orientam os objetivos e as prescrições de sua utilização, entre os quais a proteção contra choques elétricos. Sobre os efeitos das perturbações da corrente elétrica, marque V para as afirmativas verdadeiras e F para as falsas.

( ) Independem do tempo de duração do choque elétrico.

( ) Dependem do percurso da corrente elétrica pelo corpo humano.

( ) Independem da área e da pressão de contato com a parte sob tensão.

( ) Dependem da frequência da corrente elétrica.

Assinale a sequência correta.

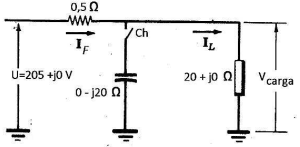

Para a análise do circuito monofásico equivalente abaixo, considere que o capacitor, em paralelo com a carga, está inicialmente desconectado (Ch aberta). Nessa condição, a corrente através da carga é de 10 A.

Considere que a chave Ch é fechada, resultando em

A corrente de curto circuito presumida é de extrema importância para a especificação da capacidade térmica e dinâmica dos equipamentos e dispositivos elétricos. Em relação à intensidade da força de atração ou repulsão, exercida sobre barras condutoras existentes nos quadros de distribuição ou quadros terminais durante um curto circuito, é INCORRETO afirmar que depende

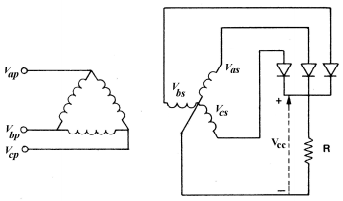

A energia elétrica em corrente contínua (CC) pode ser obtida com o uso de retificadores a semicondutores (diodos). A figura mostra um retificador trifásico que alimenta uma carga resistiva (R).

Considere:

- transformador trifásico ideal;

- tensões trifásicas equilibradas no secundário:

V_as=V_p sen(ωt);

V_bs=V_p sen(ωt-120° ), e

V_cs=V_p sen(ωt+120º).

Em relação à figura e ao funcionamento do retificador, assinale a afirmativa INCORRETA.

A correção do fator de potência constitui uma das ações para o uso racional e redução dos custos com energia elétrica, além de outros benefícios à instalação. Em relação ao fator de potência das instalações elétricas, analise as afirmativas.

I - A instalação de um banco de capacitores diretamente no secundário de um transformador acarreta uma elevação de tensão diretamente proporcional à potência do banco e da impedância do transformador, e inversamente proporcional à potência do transformador.

II - O nível de tensão acima do nominal em circuitos de motores com carga constante diminui a potência reativa indutiva solicitada à fonte.

III - O banco de capacitores dimensionado para o reativo do transformador a vazio garante a melhora do fator de potência somente nos períodos de baixa demanda pela carga.

IV - Motores de indução trifásicos superdimensionados possuem capacidade de gerar reativos e melhorar o fator de potência.

Estão corretas as afirmativas

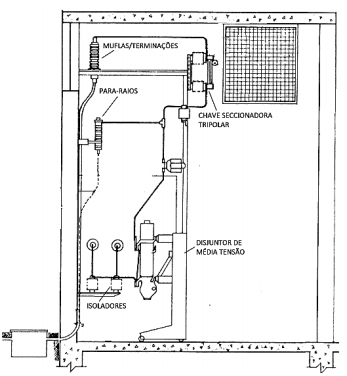

A figura mostra um cubículo de proteção de média tensão (MT), 13.800 V, de uma unidade consumidora com entrada subterrânea, no qual constam alguns equipamentos e dispositivos.

Em relação à figura e aos critérios para dimensionamento dos componentes, analise as afirmativas.

I - A capacidade de interrupção do disjuntor de MT é definida pela potência do(s) transformador(es).

II - A classe de tensão do para-raios é definida em função da tensão de distribuição e do tipo de aterramento do sistema elétrico na subestação de distribuição (valor do coeficiente de aterramento).

III - As muflas/terminações são obrigatórias somente para subestações de consumidor que possuem disjuntor de média tensão.

IV - A chave seccionadora tripolar de MT deve ter corrente nominal (In) compatível com a capacidade instalada do(s) transformador(es) e capacidade de interrupção compatível com a corrente de curto-circuito no seu ponto de instalação.

Está correto o que se afirma em

Os dados característicos de transformadores trifásicos em óleo, para instalação em interior ou exterior, tensão máxima de 15 kV, 60 Hz, com primário em triângulo e secundário em estrela, fornecem para a potência de 150 kVA e tensão nominal secundária de 220/127 ou 380/220 ou 440/254 V uma impedância de 3,5% a 75 °C.

Com base nessas informações, assinale a afirmativa correta.

Alguns componentes, como SCR (retificador controlado de silício) e o TRIAC, necessitam de um circuito de disparo para que o dispositivo inicie a condução da corrente elétrica. Assinale a alternativa que apresenta relação INCORRETA entre o circuito à esquerda e a afirmativa à direita.
