O equipamento indicado para realizar a inspeção em um quadro de distribuição com sobreaquecimento, sem que seja realizado o seu desligamento, é:

O instrumento adequado para medição da potência média consumida por uma carga ligada a uma linha de corrente alternada é:

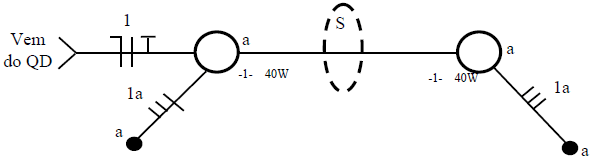

Em uma instalação elétrica, duas lâmpadas com luminárias aterradas devem ser comandadas simultaneamente por dois interruptores “three way”, conforme representado no diagrama unifilar da figura abaixo.

Assinale a instalação que simboliza os condutores para a seção S do circuito.

Um motor de indução trifásico de dois polos por fase, ligado a uma rede de 220V, 60Hz, gira a 3.420rpm. Nessas condições, o seu escorregamento em percentual é de:

Um alternador monofásico tetrapolar deve alimentar uma rede de 220V, 50Hz. A sua rotação em rpm deverá ser de:

Uma fonte de corrente contínua de 80V alimenta, através de dois fios, uma resistência a 40m de distância do centro de consumo, com uma corrente de 10A e um condutor cuja resistividade a quente é 0,02 Ω.mm²/m. Sabendo-se que a queda de tensão no condutor é de 5% da tensão na fonte, a seção do condutor, em mm², é:

Um chuveiro elétrico, com resistência de R ohms, é percorrido por uma corrente de I ampères quando submetido a uma DDP de V volts.

De acordo com esses dados, marque a alternativa que contém as fórmulas que determinam a potência dissipada em watts.

Um motor de indução monofásico de 10hp e 440V tem rendimento de 74,6% e fator de potência 91%.

A corrente em condições nominais, em ampères, é aproximadamente igual a: Dado: 1hp = 746W

Um forno, de 110V e 1.100W, foi ligado a uma instalação de 220V por meio de um transformador de 220V/110V. Desprezando-se as perdas no transformador, a corrente na tomada de 220V da instalação, em ampères, é:

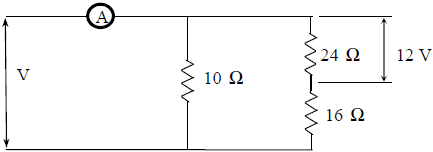

Analise o circuito abaixo.

A diferença de potencial V, em volts, aplicada e a corrente no amperímetro em ampères são, respectivamente:
