Em uma rede de distribuição de 13,8 kV com frequência de operação de 60 Hz ocorreu um evento de curto-circuito. Observa-se que, no momento em que ocorreu o curto-circuito, a tensão estava crescente e tinha valor nulo, resultando em uma corrente eficaz de curto-circuito simétrica de 10.000 A. Assumindo R ≫ X, em que R é a resistência e X é a reatância até o ponto da falta, assinale a alternativa que corresponde ao valor da corrente de curto-circuito após 1/4 de ciclo do início do defeito.

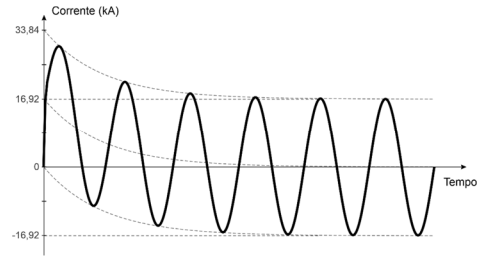

A figura a seguir ilustra a evolução da amplitude de uma corrente de curto-circuito, dada em amperes, ao longo do tempo.




Com base nessa figura, assinale a alternativa que apresenta o valor da corrente eficaz inicial de curto-circuito simétrica.

Não há a necessidade de aplicação de dispositivos de proteção contra as correntes de curto-circuito nos circuitos:

Um circuito de chuveiro de 4,4 kW alimentado por uma tensão de 127 V e formado por um cabo de fase e outro neutro, ambos com isolamento em PVC, passa no interior de um eletroduto embutido em alvenaria juntamente com outros dois circuitos de tomadas de uso geral de 127 V. Considera-se uma temperatura ambiente de 25 ºC. Os fatores de correção para o cálculo da corrente utilizada na escolha de seção mínima de condutor são apontados na tabela a seguir:




Assinale a alternativa que corresponde ao cálculo da corrente utilizada na escolha da seção mínima dos condutores que compõem o circuito do chuveiro.

Fusíveis são dispositivos importantes na proteção de circuitos em situações de sobrecorrente. A Norma IEC 60269-2-1 estabelece o uso de duas letras para a especificação do fusível quanto a sua aplicação. Sendo assim, em relação ao fusível especificado na categoria “aR”, é correto afirmar que ele é um fusível para a proteção de:

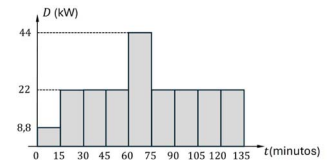

Em um vestiário de uma academia de musculação, existem 12 chuveiros elétricos instalados, cada um com uma potência de 4,4 kW. Em um horário de pico de utilização dos chuveiros, foi medida a demanda média D em kW durante intervalos sucessivos de 15 minutos, conforme mostrado na figura a seguir:





Assinale a alternativa que apresenta o fator de demanda desse vestiário.

Uma certa unidade consumidora tem a seguinte carga instalada: 4 kVA referentes à iluminação e tomadas e 4,4 kVA referentes a um chuveiro elétrico. Os fatores de demanda para iluminação e tomadas são mostrados na tabela a seguir:




Assinale a alternativa que corresponde à demanda total da unidade consumidora.

Uma certa unidade consumidora possui uma carga de 10 kW e um fator de potência de 50%. Assinale a alternativa que apresenta o valor de potência reativa necessária para se obter um fator de potência de 90%.

A Agência Nacional de Energia Elétrica (ANEEL) estabelece, conforme o Anexo VII da Resolução Normativa n.º 956, de 7 de dezembro de 2021, o valor de 0,92 como limite mínimo de fator de potência para uma unidade consumidora.

Cada uma das alternativas abaixo corresponde a uma unidade consumidora com seus respectivos valores de energia ativa E_a e energia reativa E_r medidos a cada intervalo de uma hora. Assinale a alternativa que corresponde a uma unidade consumidora com o fator de potência horário abaixo do permitido.

Assinale a alternativa que apresenta uma das principais causas de um baixo fator de potência em uma dada instalação elétrica.
