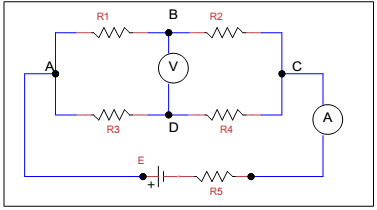

No circuito a seguir, a leitura do amperímetro ideal A e do voltímetro ideal V, medem, respectivamente:

Dados: R1=40 Ω, R2=20 Ω, R3=10 Ω, R4=20 Ω, R5=5 Ω E=50 V

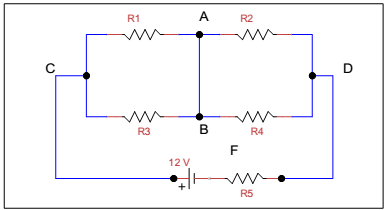

No circuito a seguir, calcule a intensidade de corrente elétrica no fio ideal AB. Dados: R1=6 Ω, R2=3 Ω, R3=3 Ω , R4=3 Ω e R5=0,5 Ω

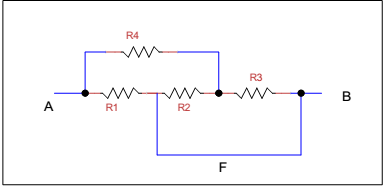

No circuito abaixo, temos quatro resistores de resistências R1=100 Ω, R2=30 Ω , R3= 60 Ω e R4=80 Ω e um fio ideal F. Determine a resistência equivalente R_AB entre os terminais A e B.

Sobre os Interruptores, considere as seguintes afirmativas:

I) Devem sempre interromper o(s) condutor(es) fase(s). NUNCA interromper o condutor neutro.

II) Os interruptores devem ter capacidade suficiente, em ampères, para suportar por tempo determinado as correntes que transportam.

III) Quando há carga indutiva (por exemplo: em lâmpadas fluorescentes) e não se dispuser de interruptor especial, pode-se usar o interruptor comum. Porém com capacidade de, no mínimo, igual ao dobro da corrente a interromper.

Das afirmativas acima, pode-se afirmar que:

O efeito Hall permite a obtenção de resultados importantes para a fabricação de dispositivos. Em decorrência do efeito Hall, alguns resultados podem ser obtidos. Em relação a esses resultados, considere as seguintes afirmativas:

I) é possível determinar o sinal da carga dos portadores.

II) não fornece o valor da densidade de portadores.

III) Esses dois resultados são de extrema importância na indústria eletrônica, pois permite a fabricação de dispositivos que dependem do tipo (elétrons ou lacunas) e da quantidade de portadores.

IV) não pode ser usado como um método para medir os campos magnéticos.

Das afirmativas acima, pode-se afirmar que:

Um motor de 3 HP de potência mecânica, rendimento de 0,5 e fator de potência de 0,8 possui potências elétricas aparente e ativa iguais, respectivamente, a:

Dado:1 HP = 740 W

Com relação a norma regulamentadora 10 - NR 10, Segurança em Instalações e Serviços em Eletricidade, os estabelecimentos com carga instalada superior a 75 kW devem constituir e manter o Prontuário de Instalações Elétricas com algumas exigências mínimas. A esse respeito, considere os enunciados abaixo:

I) As empresas estão obrigadas a manter esquemas unifilares atualizados das instalações elétricas dos seus estabelecimentos com as especificações do sistema de aterramento e demais equipamentos e dispositivos de proteção.

II) conjunto de procedimentos e instruções técnicas e administrativas de segurança e saúde, implantadas e relacionadas a esta NR e descrição das medidas de controle existentes;

III) documentação das inspeções e medições do sistema de proteção contra descargas atmosféricas e aterramentos elétricos;

IV) especificação dos equipamentos de proteção coletiva e individual e o ferramental, aplicáveis conforme determina esta NR;

V) documentação comprobatória da qualificação, habilitação, capacitação, autorização dos trabalhadores e dos treinamentos realizados;

VI) resultados dos testes de isolação elétrica realizados em equipamentos de proteção individual e coletiva;

VII) certificações dos equipamentos e materiais elétricos em áreas classificadas;

VIII) relatório técnico das inspeções atualizadas com recomendações, cronogramas de adequações, contemplando as alíneas de “II” a “VII”.

Dos enunciados acima, pode-se afirmar que:
