Segundo a NBR 14039, qualquer cabo unipolar ou veia de cabo multipolar utilizado como condutor de proteção (PE) deve ser identificado de acordo com esta função. Em caso de identificação por cor, esta deve ser:

Um circuito trifásico desequilibrado, ligado em Y, é formado por uma carga monofásica resistiva de 100 VA ligada na fase A, uma carga bifásica resistiva de 200 VA ligada nas fases A e B, uma carga bifásica resistiva de 500 VA ligada nas fases B e C, e uma carga trifásica resistiva de 900 VA. Sabendo-se que este circuito é alimentado com tensão de fase 130 V, o valor da maior corrente de fase deste circuito é de:

Leia o fragmento do texto a seguir e responda a questão:

“O morro do Vidigal é um clássico do Rio de Janeiro. A vista dá para Ipanema e a favela é pequena e relativamente segura. Há pousadas com diárias de até 200 reais por dia por pessoa. Nos últimos anos, festas bacanas passaram a atrair um público rico e descolado. Um hotel de luxo está sendo erguido. Aos poucos, casas de um padrão mais alto estão sendo construídas. Artistas plásticos e gringos compraram imóveis ali. Os moradores recebem propostas atraentes e se mudam. Não são propostas milionárias. Apenas o suficiente para se transferirem para um lugar mais longe e um pouco — pouco — melhor. Os novos habitantes, aos poucos, impõem uma nova rotina e uma nova cara.

O que ocorre com o Vidigal é um processo de “gentrificação”, uma palavra horrenda, anglicismo não dicionarizado que deriva de “gentry” (o que é “de origem nobre”). Foi usada pela primeira vez para definir a mudança na paisagem urbana de San Francisco e de Toronto. E será cada vez mais ouvida.”

Fragmento do texto O que é ‘gentrificação’ e por que ela está gerando tanto barulho no Brasil http://www.diariodocentrodomundo.com.br

Aplicando-se sobre a impedância Z uma tensão de valor instantâneo definido pela expressão v(t) = 90sen(ωt + 30°) V, circula por ela uma corrente cujo valor instantâneo é definido pela seguinte expressão: i(t) = 45sen(ωt). Admitindo-se que a frequência seja constante, o valor do ângulo da impedância Z quando expressa na sua forma polar é:

Considere o circuito equivalente de sequência zero de um transformador, representado na figura a seguir, no qual os pontos P e Q correspondem, respectivamente, aos terminais de entrada e saída do transformador. Dentre as alternativas apresentadas, assinale a que corresponde ao esquema de conexão de um transformador trifásico de dois enrolamentos.

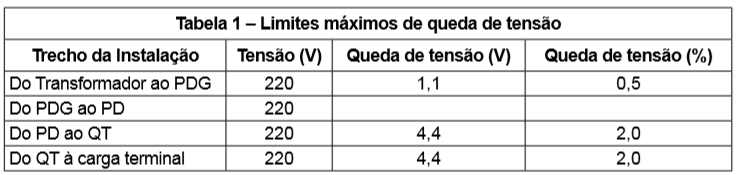

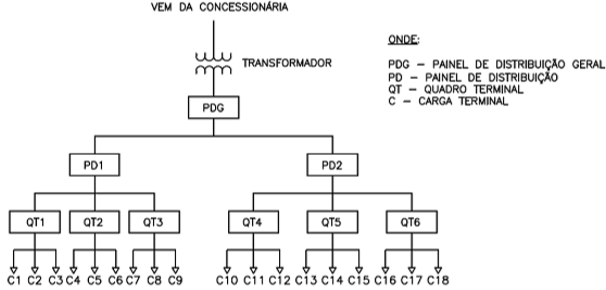

Uma determinada instalação elétrica (Unidade Consumidora alimentada em Média Tensão) possui o arranjo mostrado na figura a seguir. Seus limites máximos de queda de tensão estão definidos conforme mostrado na tabela 1.
