Em um circuito série energizado por uma fonte ideal de 127 V, 60 Hz, existe um indutor de 1 H e um capacitor com 2 μF. Os valores dos módulos das suas reatâncias indutivas e capacitivas são, respectivamente, iguais a:

Verifica-se que existe uma relação direta entre o calor gerado e a corrente elétrica que percorre um condutor em um determinado instante de tempo. Este efeito, chamado Efeito Joule, é utilizado, por exemplo, em chuveiros elétricos e em ferros de passar roupa. O responsável pelo aumento do calor gerado em um condutor é:

A seguir são listados alguns itens que reduzem o consumo de energia elétrica, contribuindo assim com o desenvolvimento sustentável, além de reduzir as despesas com a conta de luz. Assinale a alternativa que NÃO atende à mencionada economia de energia elétrica.

O voltímetro e o amperímetro auxiliam em muito os profissionais em eletricidade nas manutenções elétricas dos circuitos. Para que indiquem as medições corretas, os valores de suas resistências internas do amperímetro e do voltímetro devem ser:

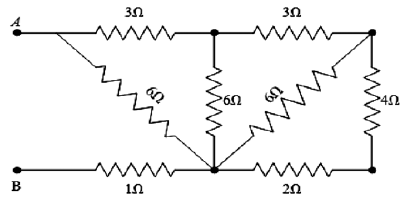

Considere o arranjo da figura e indique a resistência equivalente entre os pontos A e B.

Uma unidade industrial possui uma subestação de energia cuja capacidade é de 2000 kW, com fator de potência igual a 0,8. Devido a um aumento na produção, foi necessário um aumento de carga de 400 kW com fator de potência igual a 0,85, sem que haja sobrecarga na subestação. Determine, dentre as alternativas apresentadas, a que corresponda, aproximadamente, à capacidade de um banco de capacitores para realizar tal tarefa, considerando cos ⌀ = 0,85 e sin ⌀ = 0,53.

Um dos objetivos principais de um sistema de aterramento é obter a resistência de terra a mais baixa possível, para correntes de falta à terra. Para a medição dessa resistência podemos utilizar os seguintes tipos de instrumentos:

Em um determinado circuito elétrico, alimentado em corrente alternada, foi constatado que a corrente que flui pelo mesmo é da forma:

i( t ) = 25 sin (wt + 30°) [A]

Considere que a freqüência do sistema seja 60 Hz. Assinale a alternativa que indique, aproximadamente, o instante de tempo t no qual o valor da corrente seja igual a 25 A.

Um determinado material, cuja resistividade é 5.10^-4 W.m, é utilizado para a confecção de um condutor com 10 cm de comprimento e seção reta de 2,5 mm². Entre as alternativas abaixo, assinale a que corresponde ao valor da resistência ôhmica do condutor.

Nos sistemas de serviços auxiliares de subestações de energia ou em no-breaks do tipo estático são utilizadas baterias:
