O Padrão IEEE 802.3ae-2002 define a transmissão a 10 gigabits por segundo em tecnologia Ethernet. Considerando uma especificação de rede dentro do padrão que suporta fibra monomodo de 1310 nm e alcança distâncias de 10 Km até 25 Km, é correto afirmar que essa rede está enquadrada na especificação

Considere algumas recomendações para um projeto de rede Ethernet.

I Cada componente da infraestrutura de rede deve ser identificado, incluindo informações das conexões lógicas entre identificadores e registros bem como vínculos entre um registro e outro.

II Nos dutos ou canaletas, quando compartilharem rede elétrica e rede lógica, os conduítes e cabos elétricos devem guardar distância mínima de 0,30 m dos cabos de dados. Os cabos UTP devem possuir bitola 24AWG e banda passante de até 250 MHz.

III Nos patchcables, os fios crimpados, no conector RJ-45, devem obedecer a sequência de cores branco-verde, verde, branco-laranja, azul, branco-azul, laranja, brancomarron, marron.

Levando-se em consideração as normas EIA/TIA, as recomendações, anteriormente apresentadas referem-se, respectivamente, a:

Sobre arquitetura TCP/IP, leia as afirmações que seguem.

I A camada de mais alto nível em uma pilha de protocolos é a camada de aplicação, composta pelos protocolos de aplicação, sendo responsável pelos serviços de transferência e compartilhamento de arquivos e correio eletrônico entre outros.

II Em redes TCP/IP, os protocolos para a camada de rede são o UDP e o ICMP.

III Enquanto o TCP é um protocolo localizado na camada de transporte, o IP é um protocolo de rede, localizado na camada Inter-redes.

IV O protocolo UDP, por sua característica de sobrecarga excessiva da rede com mensagens de confirmação de recebimento, apresenta menos velocidade nas comunicações que o TCP.

V O protocolo TCP é um protocolo orientado à conexão e capaz de reenviar pacotes perdidos durante a comunicação.

VI Os protocolos da camada de aplicação utilizam os serviços oferecidos pelos protocolos da camada de rede para enviar e receber dados através da rede.

Estão corretas as afirmativas

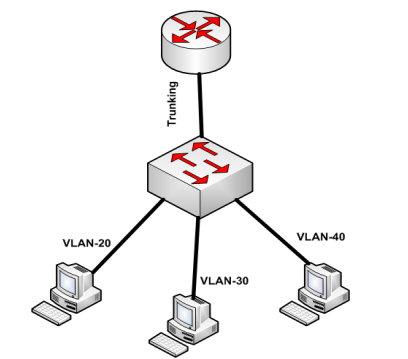

Considerando o cenário de rede a seguir, têm-se três VLAN distintas (VLAN-20 – 10.10.20.0/24; VLAN-30 – 10.10.30.0/24; VLAN-40 – 10.10.40.0/24) conectadas ao switch.

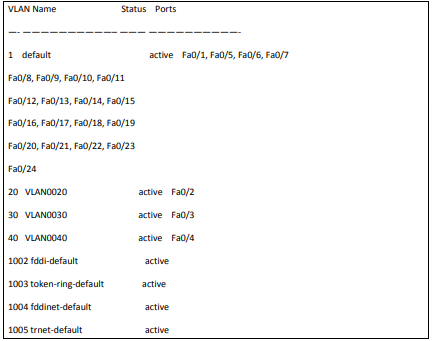

Executando o comando Switch#sho vlan brief, é exibida a seguinte configuração da VLAN no switch:

Agora, se houver a necessidade de os 3 computadores se comunicarem, tem -se de configurar o Router para realizar o roteamento dessas VLAN, que estão em redes diferentes. Para isso, precisa-se configurar a porta do Switch que está ligado ao Router como Trunking. Feito isso, a porta em modo Trunking conseguirá encaminhar o tráfego de outras VLAN.

O conjunto de comandos executado no switch para essa tarefa é:

Um datagrama UDP é originado em um computador cliente e dirigido para um computa dor servidor. Nesse caminho, o datagrama deve passar, em ordem, nos seguintes equipamentos: hub do cliente, switch do cliente, roteador de saída do cliente, roteador de entrada do servidor e switch do servidor. Em cada equipamento, o datagrama é encaminhado, segundo algoritmos que operam em diferentes camadas do modelo OSI da ISO. As camadas do modelo OSI/ISO nas quais esse datagrama é analisado em cada um dos equipamentos por onde passa, desde que sai do computador cliente até chegar ao computador servidor (considere a função básica de cada equipamento), são, respectivamente,

O protocolo Network Address Translation (NAT) foi criado com o objetivo de permitir o aumento da quantidade de computadores com acesso à Internet, como solução à escassez de endereços IPv4. Considere o emprego de endereços IP privados, sendo, na classe A, definidos na faixa de 10.0.0.0 a 10.255.255.255, na classe B, de 172.16.0.0 a 172.31.255.255 e, na classe C de 192.168.0.0 a 192.168.255.255. De acordo com a notação CIDR, nas classes A, B e C citadas, esses endereços são, respectivamente;

Considere uma sub-rede localizada na UFRN implementada com acesso à Internet, sendo configurada por meio da notação CIDR, com o IP 192.227.75.160/28. A máscara que essa sub-rede está utilizando e seu endereço de broadcasting são, respectivamente;

Existem diversos fatores que devem ser considerados em um projeto de rádio enlace. Analise os fatores a seguir.

I Conectores e flanges utilizados no sistema.

II Ganhos das antenas do sistema.

III Tipo de torre usada no sistema.

IV Tipo de cabo coaxial usado no sistema.

Dentre os fatores apresentados, é correto afirmar que aqueles preponderantes para um projeto de rádio enlace são

!$ P_R = \dfrac{P_T G_T G_R}{L_P} !$ em que !$ L_P = (\dfrac {4 \pi d}{\lambda})^2 !$ , !$ \lambda = \dfrac {c}{f} !$ , c é a velocidade da luz.

Um rádio enlace opera com rádios do padrão IEEE 802.11a em uma frequência de 6 GHz, em linha de visada direta. O enlace utiliza antenas Yagi de 10 dBi de ganho, tanto na transmissão quanto na recepção e a potência de transmissão é 1 W. A distância entre o transmissor e o receptor é de !$ 100/4 \pi !$ km.

Considere o log (2) = 0,3

Sabendo-se que o limiar de recepção dos rádios é de – 75 dBm, é correto afirmar que o rádio enlace, com essa configuração, é

!$ P_R = \dfrac{P_T G_T G_R}{L_P} !$ em que !$ L_P = (\dfrac {4 \pi d}{\lambda})^2 !$ , !$ \lambda = \dfrac {c}{f} !$ , c é a velocidade da luz.

Conhecendo-se a potência transmitida (PT), os ganhos das antenas (GT e GR), a distância entre transmissor e receptor (d) e a frequência de operação do sistema (f), a Equação de Friis permite determinar a potência recebida (PR) por um receptor de rádio.

Se diminuirmos pela metade a distância entre transmissor e receptor e quadruplicarmos a frequência de operação, a potência recebida (P^'_R) desse novo sistema em dBm, considerando o log (2) = 0,3, será:
