Foram encontradas 50 questões.

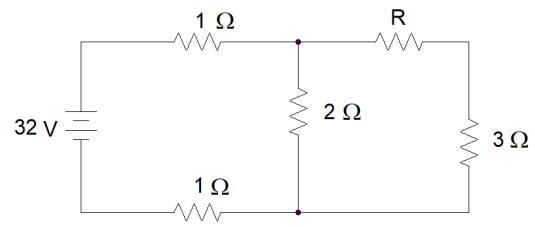

No circuito apresentado abaixo, o valor máximo de potência que pode ser dissipada no resistor R é
igual a:
Provas
Questão presente nas seguintes provas
Indique se os itens abaixo são verdadeiros (V) ou falsos (F), considerando os fatores que
contribuem para a redução do fator de potência em instalações industriais. Em seguida, assinale a
alternativa com a sequência correta de cima para baixo.
( ) Aquecedores resistivos ( ) Motores superdimensionados em relação às cargas a eles acopladas ( ) Transformadores em operação a vazio ou em carga leve ( ) Grande número de lâmpadas de descarga, como lâmpadas de vapor de mercúrio e lâmpadas fluorescentes ( ) Fornos a arco
( ) Aquecedores resistivos ( ) Motores superdimensionados em relação às cargas a eles acopladas ( ) Transformadores em operação a vazio ou em carga leve ( ) Grande número de lâmpadas de descarga, como lâmpadas de vapor de mercúrio e lâmpadas fluorescentes ( ) Fornos a arco
Provas
Questão presente nas seguintes provas
De acordo com a norma técnica ABNT NBR 5410, deve-se prever circuito de reserva nos quadros
de distribuição, de forma a satisfazer determinados critérios. Identifique quais das afirmativas
abaixo correspondem a esses critérios e assinale a alternativa correta.
I. Quadros de distribuição com até 6 circuitos: espaço para, no mínimo, dois circuitos de reserva. II. Quadros de distribuição contendo de 7 a 12 circuitos: espaço para, no mínimo, três circuitos. III. Quadros de distribuição contendo de 13 a 30 circuitos: espaço para, no mínimo, seis circuitos. IV. Quadros de distribuição contendo acima de 30 circuitos: espaço reserva para uso de, no mínimo, 15% dos circuitos existentes.
I. Quadros de distribuição com até 6 circuitos: espaço para, no mínimo, dois circuitos de reserva. II. Quadros de distribuição contendo de 7 a 12 circuitos: espaço para, no mínimo, três circuitos. III. Quadros de distribuição contendo de 13 a 30 circuitos: espaço para, no mínimo, seis circuitos. IV. Quadros de distribuição contendo acima de 30 circuitos: espaço reserva para uso de, no mínimo, 15% dos circuitos existentes.
Provas
Questão presente nas seguintes provas
Quando um agrupamento de motores é alimentado por um circuito de distribuição, a determinação
da corrente máxima do fusível de proteção deve obedecer a alguns critérios. Identifique quais das
afirmativas abaixo correspondem a esses critérios e assinale a alternativa correta.
I. Cada motor deve estar provido de proteção individual contra sobrecargas.
II. A proteção não deve atuar para qualquer condição de carga normal do circuito.
III. A corrente nominal do fusível do agrupamento de motores deve suportar o somatório da maior corrente de partida entre os motores e das correntes nominais dos demais motores.
IV. Motores abaixo de 30 cv não precisam de proteção individual contra sobrecargas.
I. Cada motor deve estar provido de proteção individual contra sobrecargas.
II. A proteção não deve atuar para qualquer condição de carga normal do circuito.
III. A corrente nominal do fusível do agrupamento de motores deve suportar o somatório da maior corrente de partida entre os motores e das correntes nominais dos demais motores.
IV. Motores abaixo de 30 cv não precisam de proteção individual contra sobrecargas.
Provas
Questão presente nas seguintes provas
A escolha do número de subestações dentro de uma planta industrial depende da localização e
concentração de cargas, bem como do fator econômico que envolve essa decisão. Como linhas
de orientação para definir o número de subestações, analise as afirmativas abaixo e assinale a
alternativa correta.
I. Quanto maior a capacidade da subestação, maior o custo por kVA.
II. Quanto maior o número de subestações unitárias, maior será o emprego de cabos de tensão primária.
III. Desde que convenientemente localizadas, quanto maior for o número de subestações unitárias, menor será o emprego de cabos de baixa tensão.
IV. Quanto menor for o número de subestações unitárias de capacidade elevada, menor será o emprego de cabos de tensão primária e maior o uso de cabos de baixa tensão.
I. Quanto maior a capacidade da subestação, maior o custo por kVA.
II. Quanto maior o número de subestações unitárias, maior será o emprego de cabos de tensão primária.
III. Desde que convenientemente localizadas, quanto maior for o número de subestações unitárias, menor será o emprego de cabos de baixa tensão.
IV. Quanto menor for o número de subestações unitárias de capacidade elevada, menor será o emprego de cabos de tensão primária e maior o uso de cabos de baixa tensão.
Provas
Questão presente nas seguintes provas
Qual é a capacidade mínima de uma subestação, em kVA, para alimentar uma instalação elétrica
com consumo mensal de 292 MWh, fator de carga mensal de 0,4, fator de demanda de 0,5 e fator
de potência de 0,8?
Provas
Questão presente nas seguintes provas
O dimensionamento luminotécnico de um ambiente interno pode ser obtido utilizando-se o método
dos lúmens. Deseja-se iluminar um ambiente de comprimento igual a 12 m e largura de 10 m, com
um nível de iluminamento de 500 lux, com a utilização de lâmpadas fluorescentes tubulares de
fluxo luminoso igual a 2500 lúmens cada. Utilizando-se o método dos lúmens e considerando-se
um fator de utilização igual a 0,5 e um fator de manutenção de 0,8, quantas lâmpadas são
necessárias para que a iluminação seja feita nas condições estabelecidas?
Provas
Questão presente nas seguintes provas
Sobre os motores de indução monofásicos de polo ranhurado, analise as seguintes afirmativas e assinale a alternativa correta.
I. As correntes induzidas na bobina de arraste fazem com que o fluxo presente na porção sombreada do polo atrase-se em relação ao fluxo da porção não sombreada. O resultado dessa interação é similar a um campo girante que se move da porção não sombreada para a porção sombreada; correntes são induzidas no rotor e um alto conjugado de partida é produzido.
II. A simplicidade construtiva, o baixo custo, o alto fator de potência e o alto conjugado de partida são as principais vantagens dos motores de indução monofásicos de polo ranhurado.
III. O rotor gaiola de esquilo, que é amplamente empregado em outros tipos de motores de indução monofásicos, também é utilizado em motores de indução monofásicos de polo ranhurado.
IV. Ainda que seja considerada uma máquina rotativa de potência fracionária, os motores de indução monofásicos de polo ranhurado não são produzidos com potência nominal inferior a 100 W, o que se deve a sua alta eficiência. A faixa de potência de até 100 W é atendida exclusivamente por motores universais.
Provas
Questão presente nas seguintes provas
Um motor de indução monofásico de capacitor de partida possui um enrolamento principal
conectado diretamente à rede de alimentação e um enrolamento auxiliar, defasado eletricamente
do enrolamento principal e conectado em série com um capacitor. O circuito que consiste do
enrolamento auxiliar e do capacitor é conectado à rede de alimentação somente durante a partida
do motor.
Em um motor de indução monofásico de capacitor de partida, alimentado na frequência de 60 Hz, em que a impedância do enrolamento principal é
= (5 + j5) Ω e a impedância do enrolamento
auxiliar é
= (8 + j3) Ω, o valor da capacitância de um capacitor a ser colocado em série com o
enrolamento auxiliar para alcançar uma diferença de fase de exatamente 90º elétricos entre as
correntes dos dois enrolamentos durante a partida é:
Em um motor de indução monofásico de capacitor de partida, alimentado na frequência de 60 Hz, em que a impedância do enrolamento principal é
= (5 + j5) Ω e a impedância do enrolamento
auxiliar é = (8 + j3) Ω, o valor da capacitância de um capacitor a ser colocado em série com o
enrolamento auxiliar para alcançar uma diferença de fase de exatamente 90º elétricos entre as
correntes dos dois enrolamentos durante a partida é:Provas
Questão presente nas seguintes provas
As influências externas são variáveis que necessitam ser consideradas na definição e seleção de
medidas de proteção para segurança das pessoas e desempenho dos componentes da instalação
elétrica, bem como na concepção e construção das instalações elétricas. Cada condição de
influência externa é designada na norma técnica ABNT NBR 5410 por um código que compreende
sempre um grupo de duas letras maiúsculas e um número. A primeira letra indica a categoria geral
da influência externa: A indica meio ambiente, B indica utilização e C, construção das edificações.
A segunda letra indica a natureza da influência externa. O número indica a classe de cada
influência externa. Sobre o assunto, assinale a alternativa que completa corretamente a frase
abaixo.
As condições de utilização dos locais em que se situam as instalações compreendem cinco parâmetros: competência das pessoas; condições de fuga das pessoas em emergência; contato das pessoas com o potencial de terra; natureza dos materiais processados ou armazenados; resistência elétrica do corpo humano. Seus códigos são respectivamente iniciados pelos grupos de letras:
As condições de utilização dos locais em que se situam as instalações compreendem cinco parâmetros: competência das pessoas; condições de fuga das pessoas em emergência; contato das pessoas com o potencial de terra; natureza dos materiais processados ou armazenados; resistência elétrica do corpo humano. Seus códigos são respectivamente iniciados pelos grupos de letras:
Provas
Questão presente nas seguintes provas
