Para responder à questão abaixo, considere o circuito abaixo com os valores apresentados.

O valor de Rc no circuito é de aproximadamente:

Para responder à questão abaixo, considere o circuito abaixo com os valores apresentados.

O valor de Rb no circuito é de aproximadamente:

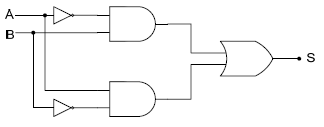

Qual função lógica representa o diagrama abaixo:

No circuito abaixo, considere os diodos como sendo ideais. Qual o valor da tensão de saída V0 em volts?

No filtro passa-baixa apresentado a seguir, qual a frequência de corte (em Hertz) e a tensão (em volts) de saída na frequência de corte?

O circuito abaixo se refere à questão a seguir. Sabe-se que o capacitor C armazena uma carga total de 200 μC e que a constante de tempo do circuito é de t = 50 ms.

Qual o valor da ddp no capacitor?

O circuito abaixo se refere à questão a seguir. Sabe-se que o capacitor C armazena uma carga total de 200 μC e que a constante de tempo do circuito é de t = 50 ms.

Ao fecharmos a chave CH, qual o valor do capacitor em μF?

Um LED deve ser usado para indicar a presença de uma alimentação CC de 12 V. Se o LED tiver uma tensão direta nominal de 2 V e uma corrente nominal de 10 mA, qual o valor do resistor em série necessário?

Entre as informações abaixo, qual delas não está correta com relação à utilização do osciloscópio?

Um voltímetro de !$ 20 \ K\Omega/V !$ está comutado para a escala de 10 V. Que corrente fluirá no medidor, quando ele for conectado a uma fonte de 6 V?
