Assinale a alternativa INCORRETA sobre a seguinte situação considerada: um circuito elétrico alimenta um conjunto de tomadas de uma cozinha, a tensão na rede é de 127 V e estão conectadas uma torradeira (600 W), uma cafeteira (1000 W) e uma sanduicheira (1100 W).

A

Se os três equipamentos estiverem em funcionamento, a corrente no circuito será igual a 23,5 A.

B

Se apenas a torradeira e a cafeteira estiverem ligadas, a corrente no circuito será igual a 12,6 A.

C

Se apenas a torradeira estiver ligada, a corrente no circuito será igual a 4,7 A.

D

A corrente na torradeira é igual a 4,7 A.

E

Se a tensão de alimentação for de 220 V, a corrente no circuito, quando os três equipamentos estão ligados, será igual a 12,3 A.

Provas

Questão presente nas seguintes provas

2400748 Ano: 2010
Disciplina: Engenharia Mecânica
Banca: UFSCAR
Orgão: UFSCAR

Provas:

Técnico de Mecânica
Provas ×

Manutenção MecânicaEletrotécnica

Assinale a afirmação INCORRETA:

A

Um relê fotoelétrico é um dispositivo foto-sensível que é acionado pelas variações de luminosidade.

B

Uma rede de distribuição elétrica trifásica é composta por três fases e um neutro.

C

As baterias geram corrente contínua, enquanto os geradores eletromagnéticos geram corrente alternada.

D

O reostato é um dispositivo utilizado para variar a resistência de um circuito, permitindo aumentar ou diminuir a intensidade da corrente neste circuito.

E

As bobinas dos transformadores de alta tensão e grande potência são submersas em óleo para diminuir as vibrações e ruídos.

Provas

Questão presente nas seguintes provas

2400747 Ano: 2010
Disciplina: Engenharia Mecânica
Banca: UFSCAR
Orgão: UFSCAR

Provas:

Técnico de Mecânica
Provas ×

Manutenção MecânicaEletrotécnica

Assinale a alternativa CORRETA considerando o circuito elétrico representado no esquema abaixo. São dados: VA = 220 V , R1 = 5 ohm , R2 = 10 ohm e R3 = 7 ohm.

Enunciado 2945086-1

A

A corrente que flui através de cada componente é a mesma, igual a 22 A.

B

A resistência equivalente do conjunto formado pelos resistores em série pode ser determinada por: (R1+R2+R3)/ (R1.R2.R3)

C

A tensão medida entre os terminais de cada resistor é a mesma e igual a 220 V.

D

A potência total consumida no circuito é igual a 2200 W.

E

A corrente que passa pelas resistências R1, R2 e R3 é igual a 44 A , 22 A e 31,4 A, respectivamente.

Provas

Questão presente nas seguintes provas

2400746 Ano: 2010
Disciplina: Engenharia Mecânica
Banca: UFSCAR
Orgão: UFSCAR

Provas:

Técnico de Mecânica
Provas ×

Sistemas FluidomecânicosSistemas Hidráulicos e Pneumáticos

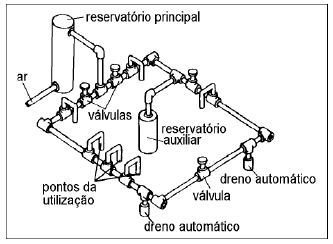

O esquema mostrado na figura abaixo representa uma rede de ar comprimido utilizada na pneumática industrial. Com relação ao projeto e manutenção de redes de ar comprimido, identifique a alternativa INCORRETA:

Enunciado 2945085-1

A

As redes devem ser construídas de forma combinada, de modo que se algum ramo tiver de ser interrompido, os demais continuem funcionando.

B

A linha principal deve ser ligeiramente inclinada e as conexões das tubulações devem ter cantos arredondados.

C

A pressão no interior do reservatório auxiliar deve ser menor do que a pressão do reservatório principal.

D

As tomadas de ar para os pontos de utilização devem ser feitas por cima da tubulação e na entrada de cada máquina pneumática deve ser instalada uma unidade F.R.L (filtro, regulador e lubrificador).

E

São procedimentos rotineiros de manutenção em redes de ar comprimido: verificar as conexões, filtros, reguladores e drenar periodicamente a água das tubulações.

Provas

Questão presente nas seguintes provas

2400745 Ano: 2010
Disciplina: Engenharia Mecânica
Banca: UFSCAR
Orgão: UFSCAR

Provas:

Técnico de Mecânica
Provas ×

Sistemas FluidomecânicosMáquinas de Fluxo e Instalações Hidráulicas

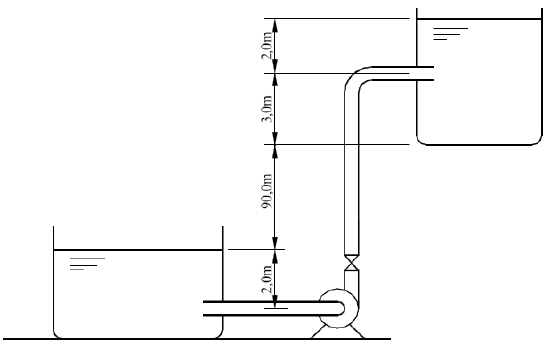

Assinale a alternativa que fornece a resposta CORRETA para a potência necessária para elevar 600 l/min de água potável a 25°C conforme o esquema abaixo sabendo que a perda de carga total no sistema é de 25 mca. Desprezar a variação de energia cinética e admitir peso específico da água igual a 1000 kg/m³.

Enunciado 2945084-1

A

Se o rendimento do conjunto motor-bomba for de 67%, a potência requerida para o motor elétrico será de 6 kW.

B

Se o rendimento do conjunto motor-bomba for de 50%, a potência requerida para o motor elétrico será de 6 kW.

C

Se o rendimento do conjunto motor-bomba for de 67%, a potência requerida para o motor elétrico será de 18 kW.

D

A potência teórica para efetuar o recalque deverá de ser 6kW.

E

A potência teórica para efetuar o recalque deverá de ser 18kW.

Provas

Questão presente nas seguintes provas

2400744 Ano: 2010
Disciplina: Engenharia Mecânica
Banca: UFSCAR
Orgão: UFSCAR

Provas:

Técnico de Mecânica
Provas ×

Metrologia

Assinale a alternativa que corresponde a uma afirmação CORRETA sobre a figura e as indicações anotadas mostradas abaixo.

Enunciado 2945083-1

A

A rugosidade da superfície é de 2 μm e o acabamento é feito por uma brocha.

B

A classe de rugosidade da superfície é a N8 e o revestimento será feito através de uma brocha.

C

A rugosidade da superfície é de 2 μm e o acabamento será através da brocha número 8.

D

A classe de rugosidade da superfície é N8 e a usinagem será através de uma brocha.

E

O símbolo indica acabamento superficial e o valor 2,5 corresponde a rugosidade da superfície em μm .

Provas

Questão presente nas seguintes provas

2400743 Ano: 2010
Disciplina: Engenharia Mecânica
Banca: UFSCAR
Orgão: UFSCAR

Provas:

Técnico de Mecânica
Provas ×

Desenho Técnico Mecânico

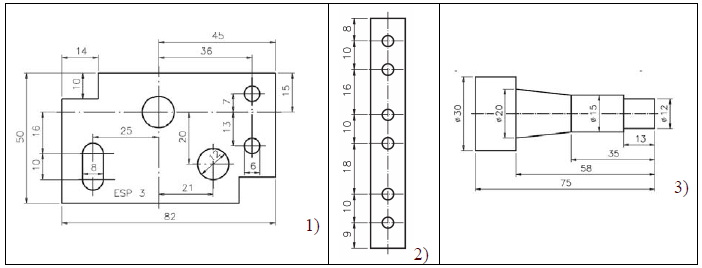

As seguintes três peças foram representadas utilizando uma só vista do sistema de projeções ortogonais em primeiro diedro.

Enunciado 2945082-1

Com base nessas informações, assinale a alternativa INCORRETA:

A

A peça (1) foi cotada utilizando uma linha básica vertical e uma horizontal.

B

O sistema de cotagem em cadeia adotado na peça (2) favorece o acúmulo de erros de medição.

C

Na peça (3) foi utilizada a cotagem por face de referência.

D

A representação em uma só vista deve ser evitada porque dificulta a visualização espacial da peça.

E

A escolha do sistema de cotagem deve levar em conta, além da geometria da peça e dos seus elementos, outros fatores como: os processos envolvidos na fabricação, a função da peça dentro de um conjunto e a precisão requerida.
