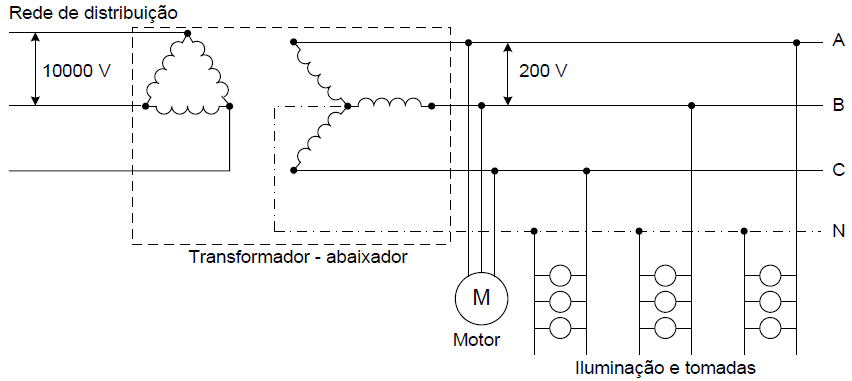

Considerando que o transformador abaixador da seguinte figura possui relação de transformação de 10000 V eficazes para 200 V eficazes, quais são as tensões de alimentação do motor e de alimentação da iluminação e das tomadas, se a tensão do primário do transformador abaixador for de 13000 V?

Qual é a corrente de um motor elétrico de 10 HP sob carregamento nominal sendo 1 HP = 746 W, trifásico, com tensão entre fases de 100 V eficazes, fator de potência de 0,5 e rendimento de 50%?

Um motor elétrico possui corrente nominal de 5 A, tensão nominal de 200 V eficazes e fator de potência 0,8. Qual o consumo de energia aproximado em kWh do motor elétrico em 10 horas? 17

Em uma partida estrela-triângulo, a corrente da rede durante a partida será reduzida em aproximadamente:

Sobre a especificação de chaves de partida para um motor de 220/380 V, assinale a alternativa incorreta:

Seja um motor de 4 tensões com dados nominais de 220/380/440/760 V. Assinale a alternativa incorreta:

Um motor de indução com dados nominais de tensão de 220/380 V, acionado em triângulo em uma rede de 220 V de linha, consome uma corrente de 10 A da linha. A corrente de fase do motor será de:

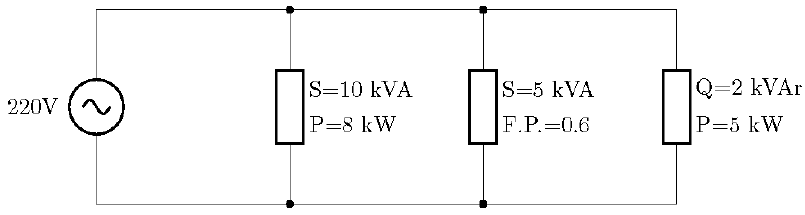

Assinale a alternativa que indica a potência fornecida pela fonte às cargas do circuito ilustrado na seguinte figura:

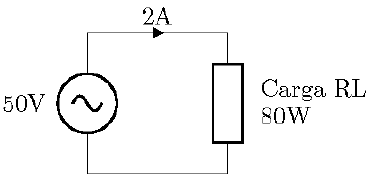

Uma determinada carga RL, alimentada por uma fonte de tensão de 50 V_rms (eficaz), consome uma corrente eficaz de 2 A. Efetuando-se a medição de potência por um wattímetro, observa-se que o consumo nessas circunstâncias é de 80 W. O valor do capacitor (expresso em potência) para tornar o fator de potência unitário é de:

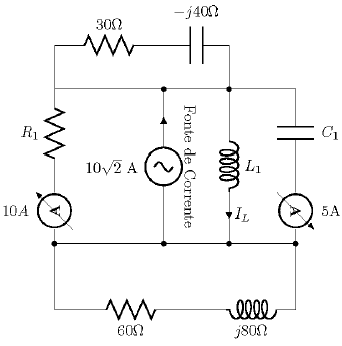

Considerando-se o circuito da seguinte figura, a alternativa que indica o valor da corrente (I_L) no indutor L₁ é de:
