Prova Completa: Engenheiro Eletricista (UFSCAR

2293217 Ano: 2015
Disciplina: Engenharia Elétrica
Banca: UFSCAR
Orgão: UFSCAR

Provas:

Engenheiro Eletricista
Provas ×

Transformadores e Máquinas ElétricasMáquinas EstáticasTransformador Monofásico

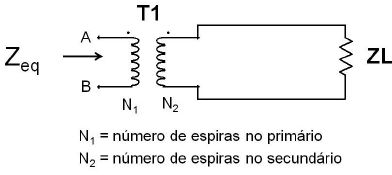

Considerando-se o transformador ideal no circuito mostrado na figura a seguir, pode-se afirmar que a impedância equivalente vista entre os terminais A e B (Z_eq) pode ser calculada segundo:

Enunciado 3541990-1

Provas

Questão presente nas seguintes provas

2293216 Ano: 2015
Disciplina: Engenharia Eletrônica
Banca: UFSCAR
Orgão: UFSCAR

Provas:

Engenheiro Eletricista
Provas ×

Circuitos de excitação senoidal, fasores em c.a., impedância e tensão eficaz

Para o circuito da figura a seguir, é correto afirmar que:

Enunciado 3541989-1

Provas

Questão presente nas seguintes provas

2293215 Ano: 2015
Disciplina: Engenharia Elétrica
Banca: UFSCAR
Orgão: UFSCAR

Provas:

Engenheiro Eletricista
Provas ×

Normas Técnicas

Assinale a alternativa correta com relação ao que determina a GED 2855 da CPFL sobre paralelismo de transformadores:

A

Não é admitido o paralelismo de transformadores.

B

É admitido o paralelismo de transformadores de potência individual a partir de 300kVA, desde que os transformadores tenham a mesma relação de transformação e possuam o mesmo grupo de defasamento.

C

É admitido o paralelismo de transformadores somente no caso de serem do mesmo modelo e do mesmo fabricante.

D

A GED 2855 não trata de paralelismo de transformadores.

E

O paralelismo de transformadores é permitido sem restrições.

Provas

Questão presente nas seguintes provas

2293214 Ano: 2015
Disciplina: Engenharia Elétrica
Banca: UFSCAR
Orgão: UFSCAR

Provas:

Engenheiro Eletricista
Provas ×

Normas Técnicas

Quanto ao posicionamento dos capacitores para correção do fator de potência, a GED 2855 da CPFL sugere que:

A

Sejam instalados capacitores de baixa tensão junto aos motores e outras cargas de fator de potência baixo. Neste caso, os capacitores são ligados e desligados juntamente com a carga.

B

Os capacitores sejam posicionados o mais próximo possível da entrada de energia e, neste ponto, não necessitam de chaves porta-fusíveis.

C

Os capacitores sejam posicionados num ponto anterior à medição do fator de potência.

D

O posicionamento dos capacitores não interferem no funcionamento da instalação nem no custo da energia.

E

Não sejam instalados capacitores pelo consumidor.

Provas

Questão presente nas seguintes provas

2293213 Ano: 2015
Disciplina: Engenharia Elétrica
Banca: UFSCAR
Orgão: UFSCAR

Provas:

Engenheiro Eletricista
Provas ×

Normas Técnicas

Assinale a alternativa correta em relação ao estabelecido na Resolução ANEEL número 414 para o limite mínimo de fator de potência:

A

O fator de potência máximo é de 0,92.

B

O fator de potência mínimo para cargas capacitivas é de 0,98 e para cargas indutivas é de 0,96. 25

C

O limite mínimo é de 0,89 para todos os consumidores.

D

O fator de potência de referência, indutivo ou capacitivo, tem como limite mínimo permitido, para as unidades consumidoras dos grupos A (tensão fornecida igual ou superior a 2,3 KV) e B (tensão fornecida inferior a 2,3 KV), o valor de 0,92.

E

O fator de potência, indutivo ou capacitivo, tem como limite mínimo permitido, para as unidades consumidoras do grupo A (tensão fornecida igual ou superior a 2,3 KV) o valor de 0,8 e B (tensão fornecida inferior a 2,3 KV), o valor de 0,94.

Provas

Questão presente nas seguintes provas

2293212 Ano: 2015
Disciplina: Segurança e Saúde no Trabalho (SST)
Banca: UFSCAR
Orgão: UFSCAR

Provas:

Engenheiro Eletricista
Provas ×

NRsNR 10: Segurança em Instalações e Serviços em Eletricidade

O conceito de Alta Tensão está definido na norma NR10 como:

A

Tensão superior a 1000V tanto para corrente contínua como para corrente alternada, medida entre fase e terra.

B

Tensão superior a 127V para corrente contínua e 220V para corrente alternada.

C

Tensão superior a 1000 volts em corrente alternada ou 1500 volts em corrente contínua, entre fases ou entre fase e terra.

D

Tensão superior a 1 KV para corrente alternada e 1.2 KV para tensão contínua.

E

Tensões superiores a 50 V para corrente contínua e 127V para corrente alternada.

Provas

Questão presente nas seguintes provas

2293211 Ano: 2015
Disciplina: Segurança e Saúde no Trabalho (SST)
Banca: UFSCAR
Orgão: UFSCAR

Provas:

Engenheiro Eletricista
Provas ×

NRsNR 10: Segurança em Instalações e Serviços em Eletricidade

A norma NR10 define Baixa Tensão como:

A

Até 1000V em corrente contínua e até 1200V em corrente alternada.

B

Tensão superior a 50 volts em corrente alternada ou 120 volts em corrente contínua e igual ou inferior a 1000 volts em corrente alternada ou 1500 volts em corrente contínua, entre fases ou entre fase e terra.

C

Tensão inferior a 127V em corrente alternada e 220V em corrente contínua.

D

Tensão entre 50V e 1000V em corrente contínua e entre 120V e 1500V em corrente alternada.

E

Tensão não superior a 50 volts em corrente alternada ou 120 volts em corrente contínua, entre fases ou entre fase e terra.
