Há diversos instrumentos de medições de grandezas utilizados em sistemas de ar-condicionado, destacando-se os medidores de velocidade do ar. Qual alternativa apresenta o medidor de velocidade do ar, comumente utilizado em sistemas de ar-condicionado? 29

Para a correta especificação de um sistema de refrigeração, um dos aspectos a ser avaliado é a carga térmica produzida pelos ocupantes do recinto. Um restaurante é ocupado por 200 pessoas que estão almoçando, liberando 70 kcal/h de calor sensível e 65 kcal/h de calor latente, e também há 30 trabalhadores, liberando 100 kcal/h de calor sensível e 150 kcal/h de calor latente. Considerando que 1 tonelada de refrigeração (TFR) equivale a 3000 kcal/h, qual alternativa expressa a carga térmica produzida pelas pessoas no recinto?

Os sistemas de refrigeração padrão por compressão a vapor em geral são constituídos por 4 (quatro) componentes básicos instalados em série (sequencialmente). Qual alternativa apresenta a sequência de instalação dos componentes básicos pelos quais o fluido refrigerante escoa?

Um sistema de exaustão que utiliza tubulação circular com 250 mm de diâmetro apresenta uma velocidade média de escoamento medida igual a 2 m/s. Qual alternativa expressa a vazão volumétrica média do sistema?

A norma ABNT NBR 13741 trata de sistemas de hidrantes e mangotinhos de combate a incêndio. No que se refere a instalação, manutenção e características das bombas de incêndio, o que se pode afirmar de forma correta?

Dentre os diversos sistemas eletromecânicos para partida de bombas centrífugas acionadas por motores elétricos, o que se pode afirmar de forma correta?

Quanto ao escorvamento nas bombas centrífugas, o que se pode afirmar de forma correta? 27

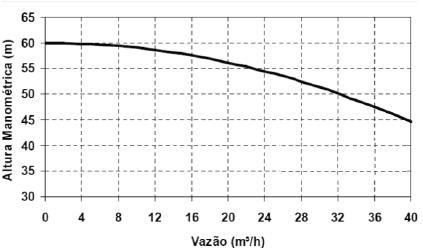

A figura a seguir exibe uma curva característica de uma bomba centrífuga. Em um sistema em que a curva característica do sistema é dada por H=35+0,006Q², onde H expressa a altura da carga manométrica (em metros) e Q a vazão (em m3/h) e considerando que o ponto de operação é aquele no qual a carga manométrica da bomba é igual a do sistema, qual alternativa expressa de forma correta a vazão e a carga manométrica no ponto de operação?

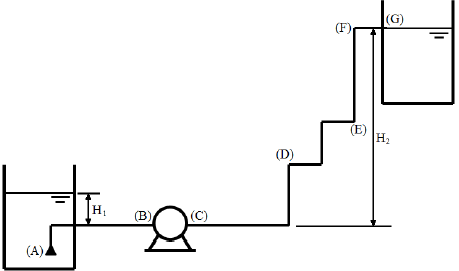

Um sistema de abastecimento de água é representado esquematicamente na figura a seguir. Considerando que H₁ = 8m, H₂ = 38m e que as perdas de carga (localizada e distribuída) na sucção (entre os pontos (A) e (B)) é de 3 mca e as perdas de carga (localizada e distribuída) no recalque (entre os pontos (C) e (G)) é de 12 mca. Qual alternativa expressa de forma correta a carga piezométrica no eixo da bomba, considerando um rendimento total de 75%?

A norma ABNT NBR 13741 trata de sistemas de hidrantes e mangotinhos de combate a incêndio. No que se refere à instalação, manutenção e características dos sistemas de combate a incêndio, o que se pode afirmar de forma correta?
