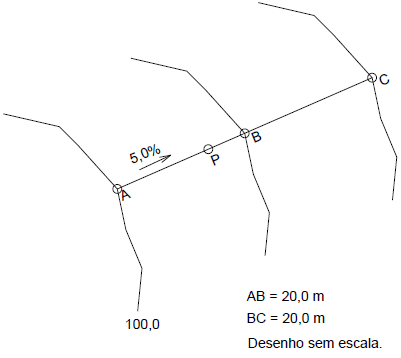

Nesta figura, considere a representação planialtimétrica de um trecho em que o caminhamento no sentido ABC representa um terreno em aclive.

Sabendo-se que o ponto A possui cota igual a 100 metros e o ponto P está distante de 16 metros de A, pode-se afirmar que a diferença de nível entre os pontos P e C é:

Uma fazenda foi medida por um agrimensor obtendo-se área de 1,1253km². A área da fazenda, em hectares (ha) é:

Considere as coordenadas topográficas dos pontos A, B e C (caderneta a seguir) representando o perímetro de um imóvel rural.

A área desse imóvel é:

Em um transporte de coordenadas geodésicas por GPS de dupla frequência, tem-se que a altitude elipsoidal (h) é de 974,756 metros . E sabe-se que a ondulação geoidal (N) nesse ponto é de - 5,670 metros.

A esse respeito, calcule a altitude ortométrica (H) nesse ponto e assinale a alternativa CORRETA.

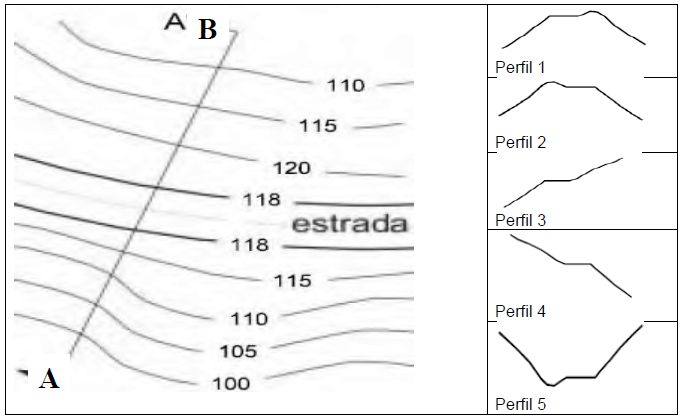

Analise a figura a seguir.

Considerando a figura, a melhor representação do perfil do terreno ao longo do alinhamento A-B é:

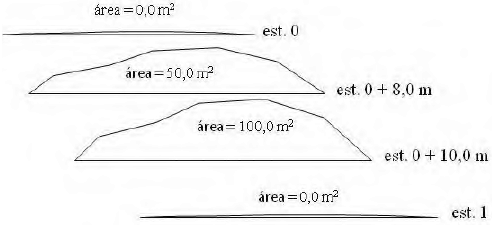

Nesta figura, o trecho compreendido entre as estacas 0 até 1, com suas respectivas seções transversais, representam uma região de corte.

O volume de corte em m³, entre estas estacas 0 e 1 é:

Analise a figura a seguir.

O levantamento topográfico ABCD foi utilizado para determinar a área de um terreno.

Sobre a área do polígono topográfico ABCD da figura, assinale a alternativa CORRETA.

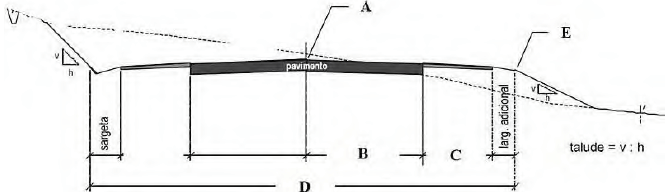

Analise a figura a seguir.

Considerando uma seção transversal de uma rodovia em pista simples, os elementos A, B, C, D e E, são respectivamente:

A partir de uma prática de nivelamento geométrico simples entre dois pontos (estaca 0 e estaca 1), analise a caderneta a seguir.

É CORRETO afirmar que:

Uma empresa de mineração deseja construir um mineroduto partindo-se de um ponto A até um ponto B atravessando um córrego. Considerando a distância horizontal de um ponto P0 ao ponto A igual a 50 metros e do ponto P0 ao ponto B igual a 80 metros, com ângulo horário entre as visadas (P0-A para P0-B) de 60o 00’ 00”, a distância AB é igual a:
