Um transformador apresenta um número de espiras no primário 10 vezes superior ao número de espiras do secundário. Aplicados 110V em seu primário, foi verificada uma corrente de 1A no mesmo enrolamento. Supondo que não haja perdas, a tensão e corrente no secundário deverão ser, respectivamente,

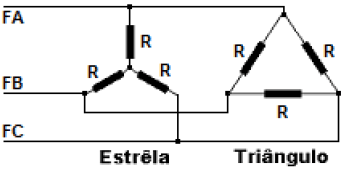

Um aquecedor trifásico é constituído de seis resistências R = 40W ligadas conforme a figura abaixo. Calcule a potência total dissipada se a tensão de linha é 220V.

Um motor de indução consome uma potência de 2400W em 180Vrms, com um fator de potência = 0,8 indutivo. Qual deve ser o valor da impedância do capacitor (Zc) que deve ser colocado em paralelo com o motor, para aumentar o fator de potência para 1.0?

Um transformador deve alimentar três equipamentos. Um dos equipamentos possui característica indutiva, com potência ativa de 100 watts e reativa de 200 volt-ampéres. O segundo equipamento possui característica capacitiva, com potência ativa de 70 watts e potência reativa de 50 volt-ampéres. O terceiro equipamento possui característica resistiva, com potencia ativa de 30 watts. Com base nessas informações, assinale a alternativa que apresenta qual deve ser a potência mínima do transformador.

Considere a figura a seguir.

O circuito RLC série, representado na figura acima, encontra-se em ressonância. A seu respeito, é INCORRETO afirmar que

A figura acima representa um circuito construído por uma bateria e três lâmpadas incandescentes A, B e C, com resistências 2R, 2R e R, respectivamente, no qual é dissipada uma potência P. Num dado instante, a lâmpada B queima. A partir daí, a potência (P1) que passará a ser dissipada pelo sistema (P1) será igual a

Considere o circuito, representado na figura abaixo.

Assinale a alternativa que apresenta, respectivamente, os valores corretos da tensão (V) e da corrente (I), indicadas no circuito acima representado.

Num circuito elétrico, dois resistores, cujas resistências são R₁ e R₂, com R₁ < R₂, estão ligados em série. Chamando, respectivamente, de i₁ e i₂ as correntes que os atravessam e de V₁ e V₂ as tensões a que estão submetidos, pode-se afirmar que:

Considere o circuito, representado na figura abaixo.

O valor da capacitância equivalente (C_eq) do ramo de circuito acima representado é de

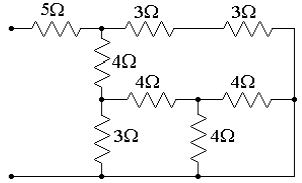

Considere o circuito, representado na figura abaixo.

Assinale a alternativa que apresenta o valor correto da resistência equivalente (Req) do circuito acima representado.
