A seleção do gás de proteção e a seleçãodo tipo de corrente para o processo de soldagem TIG (Tungsten Inert Gas) são obtidas principalmente em função do tipo de metal que se deseja soldar. Em relação a essa afirmativa, assinale a alternativa correta.

Existem diferentes tipos de revestimentos utilizados para a soldagem com o processo eletrodo revestido, os quais são: celulósico; básicos; oxidante; ácido e rutílico. Em relação a essa afirmativa, assinale a alternativa correta.

Um técnico de laboratório de usinagem deseja ajustar a penetração de trabalho de uma fresa módulo e elevar a mesa XY no eixo Z para fabricar uma engrenagem cilíndrica de dentes retos pelo método do fresamento em uma fresadora universal. A resolução do nônio do eixo vertical (Z) é baseada na seguinte relação: o anel graduado do nônio possui 40 traços e, ao girar uma volta completa na manivela, o eixo vertical se movimenta 2mm. Assim, para que o blanque seja elevado em 4,35 mm este técnico deverá girar a manivela em

Em relação às graxas industriais assinale a alternativa correta.

Sabe-se que são sete os principais ângulos da aresta de corte de uma ferramenta com geometria definida, como um inserto de metal duro, por exemplo. Três deles, os ângulos de folga (\( \alpha \)), de cunha (\( \beta \)) e de saída (\( \gamma \)) são considerados ângulos

Na figura abaixo, está o desenho de um flange simétrico e sua respectiva representação em corte.

Assinale a alternativa correta.

Para realizar um furo cilíndrico passante com 10mm de diâmetro (que deve possuir qualidade de trabalho IT8 em uma peça de aço ABNT 1045 (210HB)), um operador utilizou uma furadeira convencional. Além de uma broca de aço rápido com diâmetro 9,8 mm, o operador da máquina deverá utilizar também a seguinte ferramenta com 10 mm de diâmetro:

Sabe-se que bits de aço-rápido são uma das ferramentas de corte mais empregadas para operações de torneamento diversas em um laboratório de usinagem e oficinas. A principal vantagem da utilização dessa ferramenta em relação àquelas de metal duro (popularmente conhecidas como Widia) é:

Para o processo de fabricação de engrenagens de dentes retos pelo método de fresamento, conhecido como Renânia, a ferramenta de corte empregada é a:

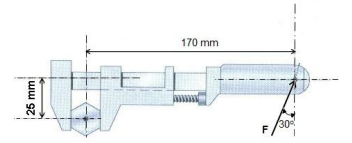

Uma chave grifo de 8” é utilizada para desapertar um parafuso de cabeça sextavada, conforme esquema mostrado na figura abaixo. Uma força “F” igual a 150,00 N é aplicada no cabo da ferramenta, a qual forma um ângulo de 30° (trinta graus) com o eixo vertical. São dados: cos30o =0,87, sen30° =0,5.

O momento torçor causado por esta força sobre o parafuso é de
