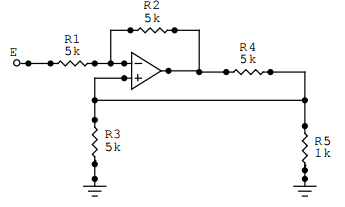

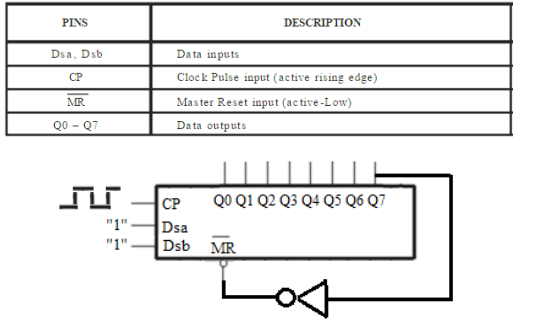

O CI 74ALS164 é um registrador de deslocamento à direita de 8 bits, com as entradas de dados, relógio, reset e saídas identificadas na tabela a seguir. Ambas entradas de dados precisam estar em alto para entrar “1”.
No circuito apresentado, admitindo-se as saídas inicialmente zeradas, após 5 pulsos de relógio, o conteúdo das saídas Q₇ Q₆ Q₅ Q₄ Q₃ Q₂ Q₁ Q₀ em hexadecimal é:

A respeito dos conversores de potência, máquinas elétricas e dos acionamentos e comandos elétricos, analise as seguintes afirmativas.
I. A taxa de distorção harmônica (TDH) de um sinal é definida como a relação entre o valor eficaz de seus componentes harmônicos e o valor eficaz da fundamental. II. Para qualquer que seja a forma de onda de um sinal elétrico, o fator de potência (FP) é a relação entre a potência ativa e a potência aparente em uma carga. III. É inerente à ação de circuitos retificadores com carga reativa a geração de harmônicas de tensão ou corrente na rede de alimentação. IV. O FP é sempre igual cos , em que é o ângulo de defasagem entre as componentes fundamentais da tensão e da corrente na carga.
Estão corretas as afirmativas:

A figura a seguir apresenta os dados de um reator eletrônico moderno para lâmpadas fluorescentes T5.
Observe o diagrama de blocos do tipo de reator apresentado anteriormente, considerando que os blocos numerados identificam as funções de controle, filtro ressonante, filtro EMI, inversor e retificador.
As funções que identificam os blocos de 1 a 5, nessa ordem, são:

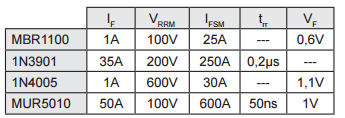

Observe a tabela, a seguir, que apresenta características de alguns diodos semicondutores comerciais, que ilustram os tipos caracterizados como de uso geral, schottky, rápido e ultrarrápido.
Analisando esses dados, é correto afirmar que os diodos MUR5010, MBR1100, 1N4005 e 1N3901 são, respectivamente, do tipo:

Analise as afirmativas sobre retificadores controlados. I. Usada na alimentação de motores CC, uma ponte monofásica totalmente controlada permite a operação em 4 quadrantes no plano tensão/corrente. II. Uma ponte monofásica semicontrolada pode ser obtida com apenas dois tiristores. III. O diodo de roda-livre é usado para prover um caminho para a corrente em carga indutiva quando a tensão se torna negativa e o sistema não permite regeneração de energia. IV. Um retificador 3 totalmente controlado requer seis tiristores, sendo dois por fase. Estão corretas as afirmativas:

Alguns cristais apresentam a propriedade de vibrarem em resposta à aplicação de um sinal alternado, assim como a de gerarem uma fem quando submetidos a um esforço mecânico. Tal propriedade corresponde ao princípio de funcionamento do seguinte transdutor:

São características típicas de um transistor bipolar operando como chave eletrônica em saturação, EXCETO:

Acelerômetros são dispositivos que têm aplicações muito importantes atualmente e em diversos campos, por exemplo, em celulares e computadores portáteis, que reorientam a tela conforme o ângulo de inclinação desejado, e em acionadores de airbags de automóveis. Existem vários tipos de acelerômetros e muitos usam o conceito de massa-mola, podendo ser construídos como um CI. São tipos de acelerômetros, EXCETO:
