A figura acima representa vários estados de um pistão cilíndrico que contém um gás ideal. O gás passa por transformações cíclicas: isocórica, entre os estados A e B e entre os estados C e D; e isobárica, entre os estados B e C e entre os estados D e A. O gás alterna entre duas pressões P_i e P_f e dois volumes V_i e V_f. Sobre o pistão, de massa nula, encontra-se uma massa de valor M. O ciclo pode ser representado em um gráfico como mostrado a seguir, em que o eixo das ordenadas representa a pressão e o eixo das abscissas representa o volume, em função da altura h do pistão.

Considerando essas informações, julgue o próximo item.

Entre os estados A e B, a variação da energia interna é maior que o calor recebido Q₁.

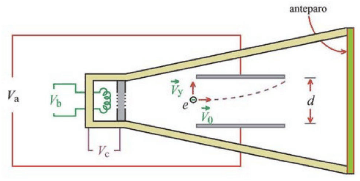

A figura acima ilustra um sistema de raios catódicos, que consiste na emissão de feixes de elétrons em um tubo a vácuo. No sistema, um filamento de resistência 10 !$ Ω !$, ligado a uma fonte com diferença de potencial V_b = 30 V é aquecido, ocorrendo a emissão de elétrons sob a ação do potencial Vc,. Depois de emitido, um elétron (carga e) adquire velocidade V_o e energia potencial eV_c, que é totalmente transformada em energia cinética. Em seguida, o elétron penetra na região entre duas placas paralelas metálicas, separadas por uma distância d = 0,01 m, sob a ação de uma diferença de potencial V_a. Por fim, depois de percorrer a trajetória mostrada na figura, o elétron incide no anteparo.

Tendo como referência as informações apresentadas, sabendo que a razão carga/massa do elétron é 1,75 x 10¹¹ C/kg, considerando Vc=500 V e desprezando os efeitos de borda nas placas paralelas, julgue o item que se segue.

Supondo que o potencial V_a=50 V na região entre as placas paralelas, a força elétrica sobre o elétron é superior a 10¹³ vezes a força gravitacional, considerando-se a aceleração da gravidade igual a 10 m/s².

A figura acima ilustra um sistema de raios catódicos, que consiste na emissão de feixes de elétrons em um tubo a vácuo. No sistema, um filamento de resistência 10 !$ Ω !$, ligado a uma fonte com diferença de potencial V_b = 30 V é aquecido, ocorrendo a emissão de elétrons sob a ação do potencial Vc,. Depois de emitido, um elétron (carga e) adquire velocidade V_o e energia potencial eV_c, que é totalmente transformada em energia cinética. Em seguida, o elétron penetra na região entre duas placas paralelas metálicas, separadas por uma distância d = 0,01 m, sob a ação de uma diferença de potencial V_a. Por fim, depois de percorrer a trajetória mostrada na figura, o elétron incide no anteparo.

Tendo como referência as informações apresentadas, sabendo que a razão carga/massa do elétron é 1,75 x 10¹¹ C/kg, considerando Vc=500 V e desprezando os efeitos de borda nas placas paralelas, julgue o item que se segue.

Na figura a seguir, que representa parte do sistema de raios catódicos, é mostrado o trajeto correto feito pelo elétron após sair da região e da ação do campo elétrico entre as placas paralelas.

A figura acima ilustra um sistema de raios catódicos, que consiste na emissão de feixes de elétrons em um tubo a vácuo. No sistema, um filamento de resistência 10 !$ Ω !$, ligado a uma fonte com diferença de potencial V_b = 30 V é aquecido, ocorrendo a emissão de elétrons sob a ação do potencial Vc,. Depois de emitido, um elétron (carga e) adquire velocidade V_o e energia potencial eV_c, que é totalmente transformada em energia cinética. Em seguida, o elétron penetra na região entre duas placas paralelas metálicas, separadas por uma distância d = 0,01 m, sob a ação de uma diferença de potencial V_a. Por fim, depois de percorrer a trajetória mostrada na figura, o elétron incide no anteparo.

Tendo como referência as informações apresentadas, sabendo que a razão carga/massa do elétron é 1,75 x 10¹¹ C/kg, considerando Vc=500 V e desprezando os efeitos de borda nas placas paralelas, julgue o item que se segue.

Na figura a seguir, que representa parte do sistema de raios catódicos, estão corretas a expressão para o módulo do vetor campo elétrico entre as placas paralelas metálicas bem como a indicação da direção e do sentido desse vetor.

A figura acima ilustra um sistema de raios catódicos, que consiste na emissão de feixes de elétrons em um tubo a vácuo. No sistema, um filamento de resistência 10 !$ Ω !$, ligado a uma fonte com diferença de potencial V_b = 30 V é aquecido, ocorrendo a emissão de elétrons sob a ação do potencial Vc,. Depois de emitido, um elétron (carga e) adquire velocidade V_o e energia potencial eV_c, que é totalmente transformada em energia cinética. Em seguida, o elétron penetra na região entre duas placas paralelas metálicas, separadas por uma distância d = 0,01 m, sob a ação de uma diferença de potencial V_a. Por fim, depois de percorrer a trajetória mostrada na figura, o elétron incide no anteparo.

Tendo como referência as informações apresentadas, sabendo que a razão carga/massa do elétron é 1,75 x 10¹¹ C/kg, considerando Vc=500 V e desprezando os efeitos de borda nas placas paralelas, julgue o item que se segue.

A potência dissipada pelo filamento é inferior a 100 W.

A figura acima ilustra um sistema de raios catódicos, que consiste na emissão de feixes de elétrons em um tubo a vácuo. No sistema, um filamento de resistência 10 !$ Ω !$, ligado a uma fonte com diferença de potencial V_b = 30 V é aquecido, ocorrendo a emissão de elétrons sob a ação do potencial Vc,. Depois de emitido, um elétron (carga e) adquire velocidade V_o e energia potencial eV_c, que é totalmente transformada em energia cinética. Em seguida, o elétron penetra na região entre duas placas paralelas metálicas, separadas por uma distância d = 0,01 m, sob a ação de uma diferença de potencial V_a. Por fim, depois de percorrer a trajetória mostrada na figura, o elétron incide no anteparo.

Tendo como referência as informações apresentadas, sabendo que a razão carga/massa do elétron é 1,75 x 10¹¹ C/kg, considerando Vc=500 V e desprezando os efeitos de borda nas placas paralelas, julgue o item que se segue.

Quando emitido pelo filamento, o elétron adquire uma velocidade V_o que, em módulo, é igual a 3,00 x 10⁸ m/s.

H: 1 e 1
O: 8 e 16,0

S: 16 e 32,1

na: 11 e 23,0

Considerando a figura precedente, que mostra frascos contendo reagentes puros, numerados de I a IV, e os dados dos números atômicos e das massas atômicas dos elementos, julgue o item seguinte.

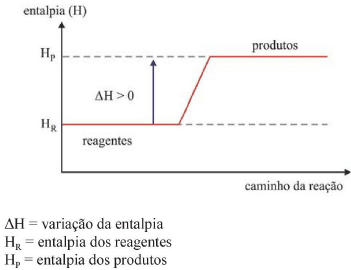

A variação de entalpia para a queima do composto IV está corretamente representada no gráfico a seguir.

H: 1 e 1
O: 8 e 16,0

S: 16 e 32,1

na: 11 e 23,0

Considerando a figura precedente, que mostra frascos contendo reagentes puros, numerados de I a IV, e os dados dos números atômicos e das massas atômicas dos elementos, julgue o item seguinte.

Em pelo menos três dos compostos mostrados na figura há ligações covalentes.

H: 1 e 1
O: 8 e 16,0

S: 16 e 32,1

na: 11 e 23,0

Considerando a figura precedente, que mostra frascos contendo reagentes puros, numerados de I a IV, e os dados dos números atômicos e das massas atômicas dos elementos, julgue o item seguinte.

O nome do composto II é ácido sulfídrico.

H: 1 e 1
O: 8 e 16,0

S: 16 e 32,1

na: 11 e 23,0

Considerando a figura precedente, que mostra frascos contendo reagentes puros, numerados de I a IV, e os dados dos números atômicos e das massas atômicas dos elementos, julgue o item seguinte.

Se 100 g do composto I forem colocados para reagir com 100 g do composto II, então a quantidade de hidróxido de sódio será suficiente para neutralizar todo o H₂SO₄ presente.
