Amplificadores são equipamentos que utilizam uma pequena quantidade de energia para controlar uma quantidade de energia maior. Uma grandeza associada a estes equipamentos é denominada função de frequência. Trata-se da relação entre

Em uma pista de boliche, uma bola A ficou, acidentalmente, parada bem no meio da pista. Um competidor conseguiu a proeza de atingi-la com outra bola idêntica B. Imediatamente após a colisão, as bolas passaram a se mover em direções diferentes. O ruído provocado pela colisão foi ouvido por todos os presentes. A respeito dessa colisão, é correto afirmar que

A usina hidrelétrica de Itaipu produz, efetivamente, uma energia de 93 bilhões de kW.h anuais. Imagine uma hipotética cidade de 20000 consumidores, entre residências, comércio, serviços e indústria, cada um consumindo em média 200 kW.h mensalmente. A fração de consumo de energia dessa cidade, em relação à efetiva produção da usina, expressa percentualmente, é mais próxima de

A figura ilustra um osciloscópio analógico portátil em cuja tela aparece um trem de ondas periódicas. Na tela, a distância vertical entre os picos superiores e inferiores é de 5 divisões, e a distância horizontal entre dois picos superiores consecutivos é de 2 divisões. A chave seletora superior (Volts/div) aponta para o número 500 m, e a chave seletora inferior (Time/div) aponta para o número 500 µ.


Com base nessas informações, é correto afirmar que essas ondas vibram com frequência, em Hz, e sob uma tensão pico a pico, em V, respectivamente, de

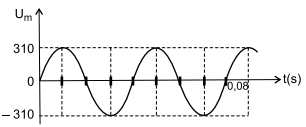

O gráfico mostra como varia, em função do tempo, a tensão senoidal de uma rede elétrica.

A tensão eficaz aproximada dessa rede, em volts, e a correspondente frequência de oscilação, em hertz, valem, respectivamente,

A figura mostra a fotografia de um transformador AC-DC, cujas especificações estão impressas no próprio aparelho.

Se um dispositivo, alimentado por este transformador, funcionar plena e normalmente, consumirá uma potência, em W, igual a

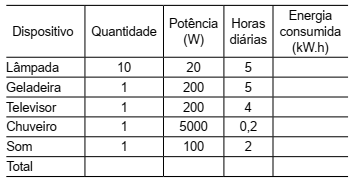

A chave disjuntora mais adequada para proteger a instalação elétrica desse apartamento, na hipótese de todos os dispositivos estarem ligados simultaneamente, deverá ser de

Se o preço do kW.h entregue em residências é de R$ 0,90, o custo mensal devido ao consumo de energia elétrica desse apartamento é, em R$, de

Em uma academia de ginástica, há um equipamento de musculação como o esquematizado na figura.

Um peso P é atado à extremidade de um cabo flexível, inextensível e de peso desprezível, que passa pelo sulco de uma roldana presa a uma base superior. A outra extremidade do cabo é atada ao ponto B de uma alavanca rígida AC, de peso desprezível, articulada na extremidade C; o ponto C é fixado em um suporte preso à base inferior do aparelho. A pessoa praticante deve exercer uma força vertical aplicada em A. São dados os valores: P = 400 N, CB = 20 cm e AB = 60 cm. A intensidade da força vertical aplicada pelo praticante em A, para manter o sistema em equilíbrio na posição mostrada, deve ser de

Em um laboratório de Física, é feita, aos alunos de um grupo, a proposta de determinarem a intensidade da força de atrito entre a superfície horizontal de uma mesa e a base de um bloco de 5,0 kg de massa. Para tal finalidade, o bloco deve ser puxado, na direção do movimento, por um dinamômetro d, cuja mola tem uma constante de elasticidade de 100 N/m. Durante o movimento acelerado, de função horária S = 2,0.t² (SI), a mola fica distendida de 28 cm.

A intensidade da força de atrito, em N, é de
