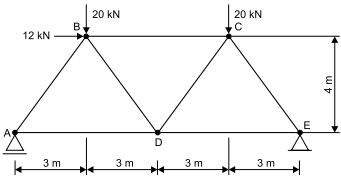

A treliça isostática da figura a seguir está submetida a duas cargas concentradas verticais de 20 kN e uma carga concentrada horizontal de 12 kN.




A força na barra AB é de

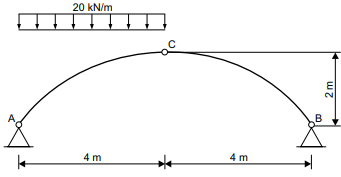

Considere o arco triarticulado da figura a seguir, submetido a uma carga uniformemente distribuída de 20 kN/m em sua metade esquerda.




As reações verticais nos apoios A e B e o empuxo horizontal nos apoios são, correta e respectivamente, em kN,

A viga em balanço da figura a seguir está submetida a uma carga uniformemente distribuída de 4 kN/m e a uma carga concentrada de 12 kN na extremidade livre.




O momento fletor máximo que ocorre nesta viga é de

O eixo da figura a seguir é composto de dois trechos e está submetido simultaneamente aos momentos de torção indicados.




Se o momento polar de inércia da seção transversal do trecho AB é de 15000 cm4 , então, a tensão de cisalhamento devido à torção nesse trecho é de

Em uma obra de terraplenagem foi retirada uma amostra de solo para ensaios de laboratório cujos resultados apresentaram: 30% de teor de umidade, 40% de limite de liquidez e índice de consistência igual a 0,50. Para essa amostra, o índice de plasticidade é de:

Uma amostra de solo, que foi retirada abaixo do nível do lençol freático de um terreno, apresentou grau de saturação igual a 100%. Se o teor de umidade da amostra é de 75% e, considerando que o peso específico dos grãos é de 20 kN/m³ , então, o valor do seu peso específico natural é de:

A barra da figura a seguir é constituída de três trechos e está submetida às forças indicadas.

Se o módulo de elasticidade do material da barra é de 200 GPa e a área da seção transversal do trecho BC é de 10 cm² , então, nesse trecho, ocorre

A viga biapoiada da figura a seguir está submetida a uma carga concentrada de 60 kN no meio do vão.




Considerando que a seção transversal da viga é retangular, com base de 10 cm, e que a tensão admissível ao cisalhamento do material é de 1,5 MPa, a altura mínima da viga, devido ao esforço cisalhante, é de

Uma viga simplesmente apoiada com vão de 4 m, está submetida a uma carga uniformemente distribuída de 2 kN/m ao longo do vão.




Se a seção transversal da viga for retangular com 6 cm de base e 20 cm de altura, a tensão normal máxima de tração na flexão é de

Em projetos de engenharia civil feitos no programa AutoCAD^©, quando há necessidade de realizar múltiplas cópias ordenadas de forma retangular ou polar, utiliza-se o comando:
