Quando há a necessidade de controle de fluxo em processos fluidodinâmicos, válvulas são indispensáveis, contudo, para garantir precisão adequada durante a operação, os modelos certos devem ser selecionados. Para uma aplicação, na qual se exige o controle de fluxo e comparando uma válvula globo com uma válvula esfera, é correto afirmar que

Sistemas que operam com fluidos de processo em elevada pressão necessitam de dispositivos que possam proteger equipamentos e operadores contra possíveis rompimentos de vasos, tubulações ou até mesmo carcaças de equipamentos devido a aumentos inesperados de pressão.
Em relação à utilização de válvulas de segurança acionadas por mola, é correto afirmar:

Um conjunto motobomba, aplicado em um sistema central de aquecimento de água, opera com vazão volumétrica de 18 m³ /h e altura manométrica de 24 mca. Sabendo que o rendimento da bomba e do motor elétrico são, respectivamente, 60% e 80%, determine a potência elétrica consumida, e, a seguir, assinale a alternativa correta.

Um redutor de velocidades é utilizado para adequar a rotação de saída em uma máquina de elevação de carga. Sabendo que o redutor deverá reduzir a rotação do motor em 5 vezes (1:5), que a rotação de saída do redutor é 150 rpm e que o torque na ponta do eixo do motor é de 60 Nm, qual será a rotação e a potência do motor, respectivamente?

Desprezar os rendimentos da transmissão.

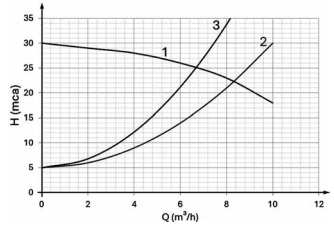

O gráfico a seguir representa a operação de uma bomba centrífuga instalada em um sistema de resfriamento de uma unidade de ressonância magnética. As curvas 2 e 3 representam duas situações diferentes de operação. Interprete as curvas plotadas no gráfico, e assinale a alternativa correta que descreve duas hipóteses possíveis de situações de operação.

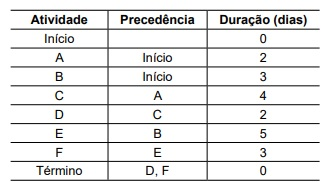

Um técnico em mecânica foi designado para planejar e coordenar a instalação de um sistema de fornecimento de gases medicinais para um hospital, gerando a tabela a seguir com a distribuição de atividades, interdependência e duração.

Legenda: Precedência indica a atividade que deverá ser, impreterivelmente, executada antes.
Analisando a tabela e distribuindo as atividades ao longo do tempo, quais caminhos são possíveis e em quanto tempo a montagem da instalação será concluída?

Sensores são amplamente aplicados em sistemas automatizados quando há a necessidade de controlar variáveis importantes em processos das mais variadas áreas da engenharia. Considere que há a necessidade de controlar a temperatura de um fluido num determinado processo de forma que sua variação implica no acionamento de uma válvula motorizada que atua variando o fluxo de um fluido secundário.
Sabendo que o sensor de temperatura utilizado é um termistor do tipo NTC, é correto afirmar que esse tipo de termistor opera a partir da variação

A utilização de automação em sistemas de bombeamento tem sido cada vez mais frequente nos últimos anos devido aos benefícios em relação à eficiência energética e possibilidade de controle de variáveis com maior nível de precisão. Considere que uma bomba opera com controle de rotação, a partir de um sinal enviado por um transdutor de pressão instalado na tubulação de descarga. O transdutor de pressão instalado possui as seguintes especificações técnicas: 0 a 6 bar – saída 4 a 20 mA.
Sabendo que o transdutor opera de forma linear, qual deverá ser o sinal em mA enviado ao inversor de frequência da motobomba para que essa opere com pressão constante de 3 bar?

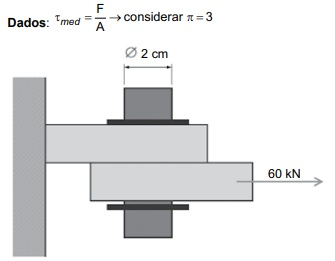

Um pino com 2 cm de diâmetro é submetido a uma força de 60 kN, conforme esquematizado na figura a seguir.

(Arquivo pessoal; imagem usada com autorização)

Com base nos dados fornecidos e a representação indicada, é correto concluir que o pino está submetido a uma tensão média de

Um pino de aço que possui 40 mm de diâmetro é submetido a uma força de tração de 36 kN. Considerando que a tensão máxima admissível do material do pino é de 75 MPa, qual foi o valor do coeficiente de segurança (CS) utilizado para dimensioná-lo?
