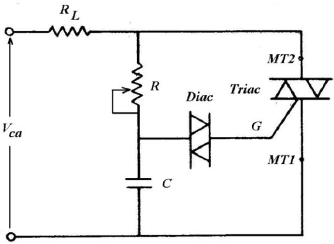

O circuito abaixo permite o controle do valor eficaz da tensão na carga R_L com o uso de um triac, um diac, um resistor variável R e um capacitor C.

Em relação ao funcionamento do circuito, é correto afirmar:

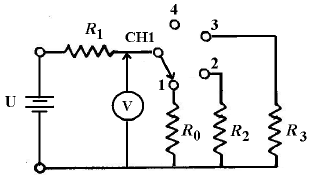

No circuito abaixo foram realizadas medições no voltímetro V, de alta impedância de entrada, em função da mudança da chave CH1 das posições 1 até 4, cujos valores obtidos são:

Chave na posição 1 !$ \rightarrow !$ V = 10 V;

Chave na posição 2 !$ \rightarrow !$ V = 5 V;

Chave na posição 3 !$ \rightarrow !$ V = 15 V;

Chave na posição 4 !$ \rightarrow !$ V = 20 V.

Os resistores R₁, R₂ e R₃ valem, respectivamente:

A figura abaixo mostra um conversor digital analógico simples, que utiliza um amplificador operacional (AmpOp). As entradas digitais A, B, C e D podem receber os níveis lógicos zero (0 V) ou um (5 V).

Considerando as entradas: A = 1, B = 0, C = 1 e D = 0, qual é o valor da tensão de saída V_S?

A coluna da esquerda apresenta, em seção transversal, ilustração de transistores de efeito de campo e a da direita, o símbolo de cada um.

Numere a coluna da direita de acordo com a da esquerda.

1 -

2 -

3 -

4 -

( )

( )

( )

( )

Marque a sequência correta.

Os sistemas digitais programáveis em geral contêm microprocessadores ou microcontroladores em seus circuitos.

Em relação a esses sistemas e dispositivos, marque V para as afirmativas verdadeiras e F para as falsas.

( ) O microcontrolador inclui num só chip o microprocessador e circuitos periféricos, tais como: temporizadores, memórias e portas de entrada/saída.

( ) O microprocessador contém internamente registradores, unidade de controle, unidade lógica e aritmética, registrador de instrução e unidade de decodificação da instrução.

( ) Um sistema básico de microcontrolador necessita, para o seu funcionamento, de circuitos integrados auxiliares de entrada/saída.

( ) Um sistema básico de microprocessador usa unicamente o microprocessador, sem necessidade de memórias e dispositivos de entrada/saída.

( ) Os microprocessadores e microcontroladores necessitam, para o funcionamento, da inserção de um conjunto de instruções na memória de programa.

Assinale a sequência correta.

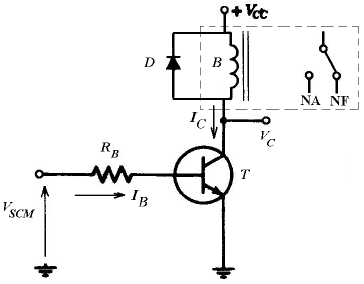

A figura abaixo mostra uma aplicação típica utilizando transistores bipolares.

Considere:

B – bobina do relé; NA e NF – contatos normalmente aberto e fechado, respectivamente;

T – transistor bipolar NPN;

D – diodo retificador;

V_SCM – tensão de saída do circuito de comando.

A respeito do circuito, analise as afirmativas.

I - O transistor funciona como um amplificador de corrente, sendo I_B a corrente de entrada e a corrente na bobina B como saída.

II - Quando o transistor T estiver saturado, I_C = 0 A e V_C = +V_CC.

III - O diodo D impede que uma sobretensão seja aplicada ao transistor quando o mesmo estiver conduzindo.

IV - O diodo D impede que uma sobretensão seja aplicada ao transistor durante o desligamento da bobina do relé.

Está correto o que se afirma em

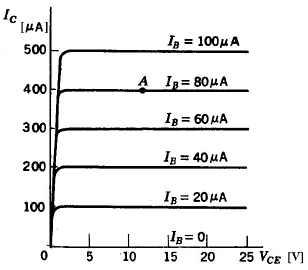

A figura abaixo mostra as curvas características de um transistor bipolar NPN na configuração de circuito emissor comum.

O ganho de corrente contínua !$ \beta !$_CC no ponto A é:

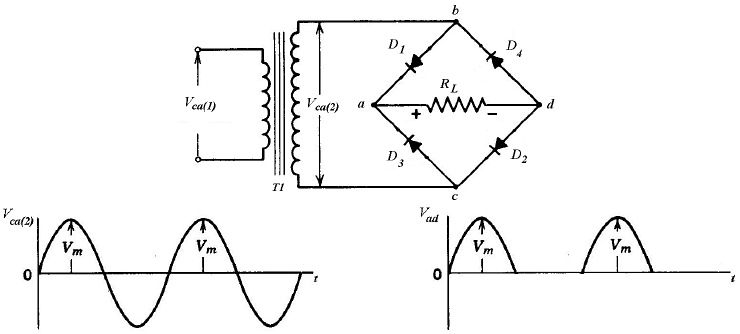

A figura mostra um circuito retificador de onda completa com carga resistiva R_L. Um osciloscópio mede simultaneamente a tensão na saída do transformador V_ca(2) e a tensão sobre a carga V_ad, cujos gráficos estão mostrados abaixo.

Em relação às formas de ondas medidas, é correto afirmar:

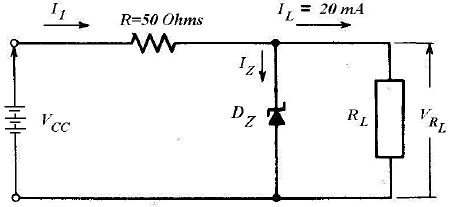

O circuito abaixo apresenta uma fonte de tensão contínua VCC, um resistor R, um diodo zener DZ e uma carga RL.

Sendo R = 50 !$ \Omega !$, I_L = 20 mA, I_Zmax = 50 mA, I_Zmin = 0 mA e V_Z = 10 V, qual é a tensão V_CC mínima para que haja regulação de tensão na carga?

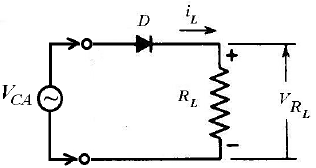

A figura abaixo apresenta uma fonte de tensão alternada senoidal V_CA, com V_M volts de pico, um diodo ideal D e uma carga resistiva R_L.

O valor da tensão média sobre a carga R_L é:
