As Figuras abaixo representam uma solda.

A simbologia correta para a solda acima apresentada é:

É possível tirar várias conclusões importantes a partir da relação da eficácia de uma aleta suficientemente longa de seção transversal uniforme sob condições permanentes. Uma delas é que o uso de aletas é mais eficaz em aplicações que envolvem um baixo coeficiente de transferência de calor por convecção.

Assim, entre um líquido e um gás, o uso de aletas é mais facilmente justificável quando o meio é um

Considere que o projeto de um eixo sujeito à torção e à flexão seja realizado com base apenas no carregamento estático.

Se o material do eixo for dúctil, seu dimensionamento dependerá da(s)

Considere o enunciado e as Figuras a seguir para responder à questão.

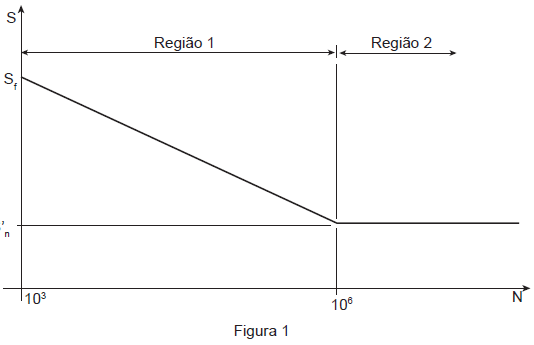

A Figura 1 mostra o diagrama S-N referente ao ensaio de fadiga para um corpo de prova de material dúctil.

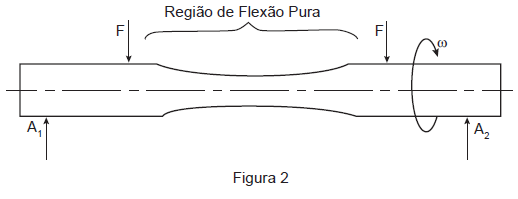

Esse ensaio é realizado impondo-se uma velocidade de rotação ω ao corpo de prova apoiado em A₁ e A₂, e sujeito às cargas F, conforme mostrado na Figura 2.

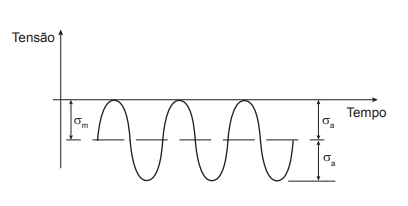

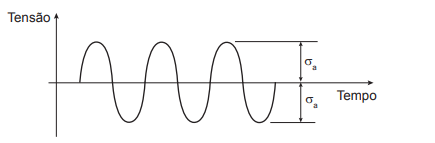

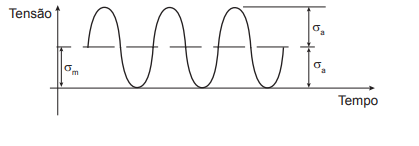

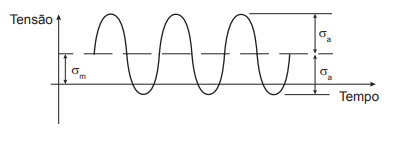

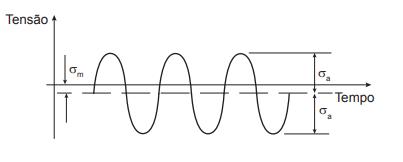

Considerando-se a tensão alternada atuante e a tensão média atuante, o gráfico que representa os resultados das tensões normais atuantes na região de flexão pura em função do tempo é

A Figura abaixo mostra uma engrenagem cilíndrica de dentes retos em corte e algumas de suas dimensões.

Se o módulo 3 for utilizado na fabricação, a quantidade de dentes da engrenagem será
