Seguir as etapas adequadas como metodologia básica para a elaboração e desenvolvimento de arquitetura é postura fundamental para se obter eficiência em todas as etapas de concepção e execução de uma edificação. Quanto aos métodos e técnicas de projeto, avalie as afirmações a seguir:

I. O uso do desenho no processo de criação diferencia o projeto arquitetônico da criação artesanal e da construção vernacular.

II. A maquete em escala reduzida do objeto projetado é uma representação menos fiel do objeto em relação aos desenhos 3D, já que neles, a terceira dimensão é real.

III. Algumas das funções do programa de necessidades de um projeto de arquitetura são definir a especificação de materiais, calcular o custo total da obra e determinar o prazo de execução do projeto.

IV. O uso generalizado dos computadores amplia as condições de produção de projetos de arquitetura, contribuindo para que as questões de arquitetura sejam pensadas de outra forma.

V. O estudo preliminar corresponde à etapa destinada à concepção e à representação do conjunto de informações técnicas iniciais e aproximadas, necessárias à compreensão da configuração da edificação.

Assinale a sequência correta:

A incorporação de softwares de computação gráfica ao ensino e à prática profissional ocorreu de forma gradativa e auxiliou na elaboração de desenhos bidimensionais e modelagens tridimensionais. Tendo como referência o Computer Aided Design (CAD), ou desenho auxiliado por computador, julgue os itens a seguir.

I. O software AutoCAD, como o próprio nome diz, foi desenvolvido para substituir o desenho à mão livre.

II. Sistemas computacionais, como o AutoCAD, podem ser utilizados por diferentes profissionais, como engenheiros, arquitetos e urbanistas, paisagistas, designers, entre outros.

III. A ferramenta AutoCAD é utilizada, principalmente, para o desenvolvimento de desenhos em 3D.

ssinale a sequência correta:

Coletar e direcionar de forma correta ao tratamento os esgotos produzidos domesticamente é de extrema importância, uma vez que estas atitudes contribuem para a preservação geral do meio ambiente e principalmente dos corpos hídricos. Pensando em residências unifamiliares, o ideal é que o esgoto produzido seja encaminhado à rede pública de coleta para posterior tratamento. Em localidades onde não existe rede coletora pública, podem ser adotadas atividades de tratamento doméstico, como fossa e sumidouro, por exemplo. As caixas de gordura são elementos de extrema importância dentro da coleta e encaminhamento de esgoto doméstico. Com base no texto apresentado, avalie as asserções a seguir e a relação proposta entre elas.

I. Caixa de gordura tem por função receber o esgoto proveniente do ramal da cozinha, evitando que a gordura seja conduzida por toda tubulação.

PORQUE

II. Se não existir a caixa de gordura, o esgoto proveniente de cozinhas com presença de gordura percorrerá diretamente as tubulações, podendo levar a entupimentos.

A respeito dessas assertivas, assinale a alternativa correta

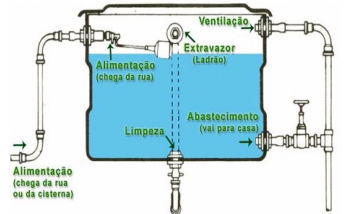

A maior parte do consumo de água nas instalações hidráulicas prediais provém de reservatórios. O reservatório superior para armazenamento de água fria é dotado de diversos elementos sobre os quais os profissionais devem possuir conhecimentos técnicos. A ilustração a seguir representa um típico reservatório para abastecimento de água fria.

Acerca dos elementos do reservatório para armazenamento de água fria, julgue as afirmações a seguir.

I. O extravazor (“ladrão”) de água é solicitado quando existe algum problema na torneira boia de abastecimento; para o dimensionamento, é recomendado um diâmetro comercial acima ao do recalque ou ao de abastecimento do reservatório.

II. A alimentação ("tubulação de abastecimento") do reservatório deve possuir diâmetro suficiente para atender, no mínimo, à demanda diária de água potável da edificação.

III. A ventilação do reservatório (prolongamento da tubulação da coluna de distribuição) deve possuir diâmetro menor que o da coluna, e suas funções são de auxiliar na retirada do ar presente na tubulação e evitar o fenômeno da retrossifonagem.

Assinale a sequência correta:

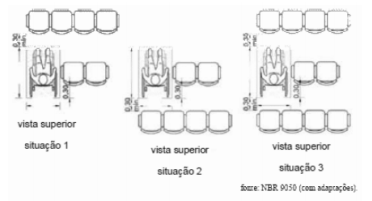

Para atender a NBR 9050, em cinemas, teatros, auditórios e similares deve haver, na área destinada ao público, espaços reservados para pessoas em cadeira de rodas. A respeito desse assunto e com base nas figuras acima, julgue os itens que se seguem.

Para garantir o espaço reservado a uma cadeira de rodas, o recuo no sentido paralelo às fileiras, nas três situações apresentadas deve ser de, no mínimo:

A norma brasileira ABNT NBR 5626:1998 trata do dimensionamento das instalações prediais de água fria. Segundo a norma, as instalações prediais de água fria são, muitas vezes, componentes de um sistema maior do qual fazem parte também as instalações prediais de água quente e de combate a incêndio. Ainda de acordo com a norma, a rede predial de distribuição é o “conjunto de tubulações constituído de barriletes, colunas de distribuição, ramais e sub-ramais, ou de alguns destes elementos destinados a levar água aos pontos de utilização”.

ABNT. ABNT NBR 5626: Instalação predial de água fria. Rio de Janeiro: ABNT, 1998 (adaptado).

Sobre o dimensionamento das instalações prediais de água fria e segundo o que é preconizado pela norma em termos de velocidade, pressão e vazão, assinale a alternativa correta.

Para uma correta gestão da obra, o fluxo de materiais no canteiro de obras abrange as etapas de recebimento, estocagem e transporte de insumos, produção, estocagem e transporte de componentes até os locais de aplicação. Para que o fluxo seja otimizado, é necessário:

I. Empilhar os materiais diretamente sobre o piso para evitar o seu tombamento.

II. Utilizar o caminho mais direto possível para o transporte dos materiais.

III. Entregar todos os materiais diretamente no local de sua aplicação.

IV. Garantir amplo espaço de circulação em torno da área de estoque.

Assinale a sequência correta:

Nos dias de hoje, para se tornar um profissional completo no ramo da Arquitetura, é necessário que ele tenha conhecimento de todo o processo na elaboração do trabalho de sua profissão, incluindo o domínio de projeto executivo. O projeto executivo é a fase em que são detalhados os elementos necessários e suficientes para a execução completa de uma obra ou serviço, com base no que foi definido no projeto básico, e deve seguir as normas definidas pela Associação Brasileira de Normas Técnicas (ABNT). Quanto ao projeto executivo, avalie as afirmações a seguir.

I. A elaboração do projeto executivo pode ser realizada antes de uma licitação ou concomitante à execução de uma obra, desde que seja após a aprovação do projeto básico.

II. O projeto executivo é mais detalhado que o básico, contendo todas as informações que serão usadas na execução da construção, com plantas detalhadas, especificações técnicas, cronogramas, orçamentos e preços negociados com os fornecedores.

III. O projeto executivo é um novo projeto, no caso de sua elaboração ser concomitante à execução do empreendimento, ele pode alterar o objeto descrito anteriormente no projeto básico.

Assinale a sequência correta:
