A figura abaixo ilustra a seção transversal da estrutura física de um MOSFET tipo:

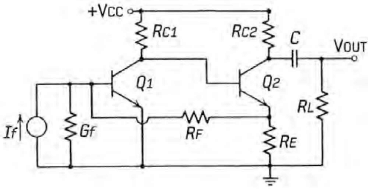

O amplificador eletrônico retroalimentado esquematizado na figura abaixo tem seus circuitos misturador e amostrador, respectivamente, identificados como dos tipos:

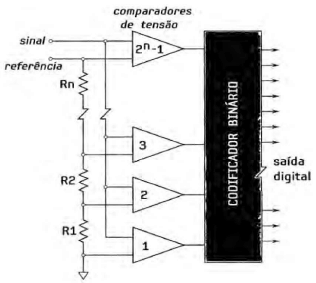

A figura abaixo ilustra o esquemático simplificado de um Conversor A/D Flash que, para realizar uma conversão paralela de 8 bits, necessita de um hardware composto por comparadores em número igual a:

Uma análise matemática do circuito esquematizado na figura abaixo revela o valor crítico de 1,586 para o ganho de malha fechada.

Para valores de ganho inferiores a esse valor crítico, verifica-se que a resposta apresenta:

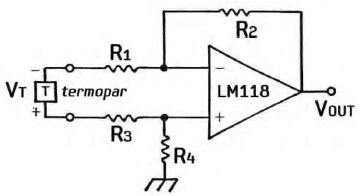

O circuito esquematizado na figura abaixo processa de forma balanceada o sinal de um termopar (cujas junções quente e fria não estão conectadas ao terra do amplificador operacional).

Com !$ R_1 = 10k \ \Omega !$ e !$ R_2 = 10M \Omega !$, a análise revela que o valor de !$ R_4 !$ é igual a:

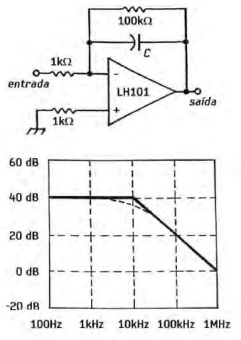

Na figura abaixo, para o filtro ativo apresentar a curva de resposta ilustrada, o valor da capacitância deve ser:

O datasheet de um amplificador operacional especifica uma resposta de frequência máxima de 10kHz e um slew rate de 0,5V/s. Com isso, define-se a excursão de saída de pico ao valor de:

O circuito abaixo ilustrado é aplicado ao amplificador operacional visando a protegê-lo contra:

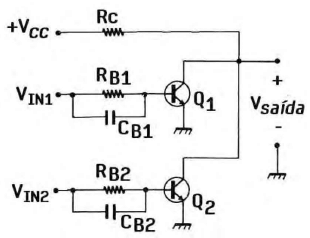

O circuito analógico abaixo esquematizado implementa a porta lógica:

O número 5F6B na base hexadecimal é equivalente ao número binário:
