Os motores elétricos são classificados em relação à tensão, em motores de corrente alternada (CA) e de corrente contínua (CC). É um dispositivo que transforma energia elétrica em energia mecânica de utilização. Entre as características do motor CC, destaca-se que:

A linguagem de programação mais utilizada para desenvolvimento de sistemas de automação em Controladores Lógicos Programáveis (CLPs) é chamada Ladder. Essa linguagem se baseia no dispositivo chamado:

O diagrama a seguir é um Ladder representando uma linguagem de programação gráfica, que trata da lógica de contatos, muito usada na programação de CLP.

As entradas A1, B1 e C1 , C2, C3 terão as operações executadas pelas portas lógicas denominadas:

O diagrama mostra o equivalente a um circuito elétrico alimentado de forma monofásica para acender uma lâmpada.

A partir do diagrama de contato, a lâmpada acenderá quando as chaves:

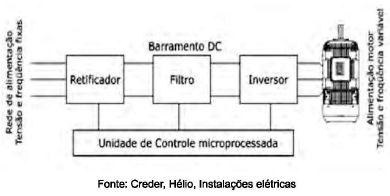

Através de um dispositivo eletrônico, e a partir da tensão e frequência constante da rede de energia elétrica, obtém-se um sistema trifásico com frequência variável para alimentação de motor, conforme ilustra o diagrama em bloco a seguir:

Para que o motor funcione corretamente é preciso que:

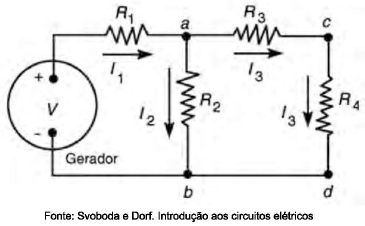

De acordo com a figura a seguir, as resistências R₁ , R₃ representam as resistências do condutor elétrico e as resistências R₂ , R₄ representam as cargas.

Considere-se que R₁ = R₃ = 2 ohms e R₂ = 12 ohms e R₄ = 10 ohms.

A resistência equivalente do circuito será de:

Associação de contatos tem equivalência com as operações lógicas que utilizam a tabela verdade para explicar o seu funcionamento.

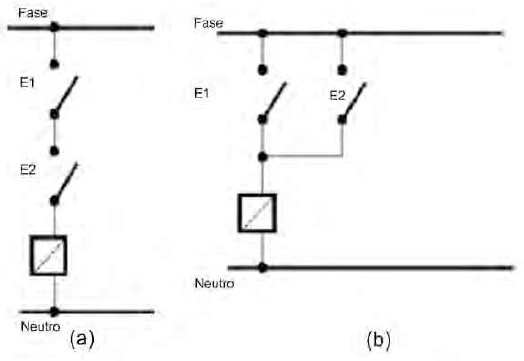

A figura ilustra as combinações possíveis entre os contatos.

As associações (a) e (b) correspondem às funções lógicas denominadas:

As chaves possuem apenas dois estados: aberta e fechada. Uma chave Ideal se comporta como um curto-circuito quando está fechada e como um circuito aberto quando está aberta.

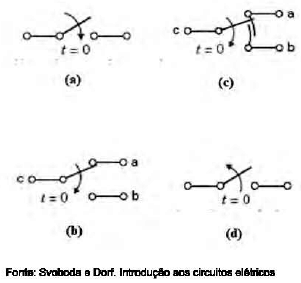

A figura a seguir mostra alguns tipos de chaves que podem ser aplicadas em controle de circuitos. Em cada caso, o instante em que a chave muda de estado está indicado em cada simbologia.

No instante t=0s, a chave unipolar normalmente fechada está representada pela opção:

A corrente elétrica representada pela onda senoidal i = 100 cos 628 t apresenta algumas características.

Pode-se afirmar que a frequência da corrente alternada correspondea:

Um circuito é composto de quatro resistências associadas em paralelo, com os seguintes valores: !$ R_1 = 2 \Omega; R_2 = 8 \Omega; R_3 = 10 \Omega; R_4 = 5 \Omega \Omega !$ De acordo com as características desta configuração, é possível afirmar que a resistência equivalente, Req, será:
