Desenvolver programas para CLPs que correspondam a operações lógicas combinacionais básicas da álgebra de Boole, associados aos circuitos de comando é de fundamental importância.

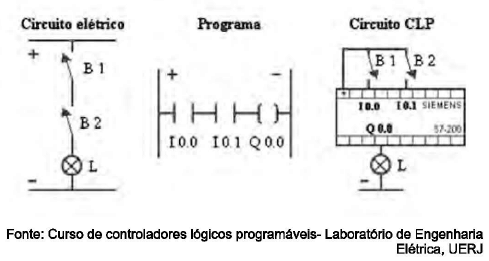

A figura mostra o circuito, o programa e a montagem no CLP.

O funcionamento correto do circuito acima está representado em:

Na automação, há vários elementos e dispositivos de comando elétrico. Um dos componentes apresenta um núcleo magnético bipartido e uma bobina que, quando alimentada por um circuito elétrico, forma um campo magnético que, concentrado na parte fixa do núcleo, atrai a partes móveis. Este dispositivo é chamado de:

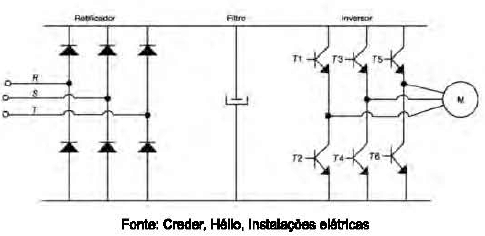

Controle de velocidade de motores de indução e de CC podem ser obtidos através de vários processas. No acionamento por variação de frequência, é possível fazer a conversão de frequência aplicada ao motor por meio do circuito simplificado conforme figura.

De acordo com o circuito, a transformação de tensão continua pulsante em tendo continua pura é feita pelo componente:

Os sensores são dispositivos destinados à detecção de várias grandezas, como presença, temperatura, velocidade, pressão. O dispositivo que opera com feixe de luz infravermelho, entre emissor e receptor, para operar um solenoide sobre os contatos secos de uma chave de comando é o sensor:

Nos processos industriais, a Interface homem-máquina (IHM) é um CLP ao qual foram incorporadas as funções características de Interfaceamento entre o supervisor e o processo, usando programas residentes como veículo de interpretação. São características da IHM:

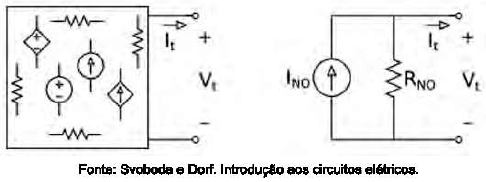

A figura mostra um circuito com a carga omitida que pode ser uma resistência ou outro elemento de circuito qualquer.

A configuração do circuito representa o teorema de:

CLP é um dispositivo utilizado em controles de manufaturas. Utiliza linguagem de programação de alto nível chamada Ladder. Esse controlador apresenta uma série de vantagens, entre as quais destacam-se:

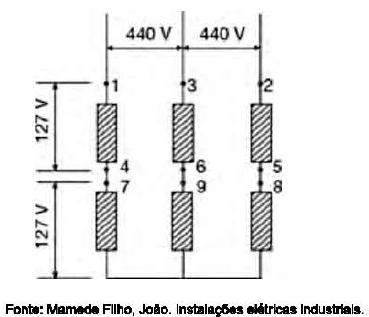

Quando o motor é especificado para operar em tensões múltiplas, por exemplo, 220/380/440 V, a menor tensão, no caso 220 V, caracteriza a tendo nominal de fase que não pode ser ultrapassada em qualquer tipo de ligação, sob pena de danificar as bobinas. Há vários tipos de ligações dos motores em que os nove terminais são acessíveis conforme figura a seguir.

Esta configuração representa o diagrama de ligação em:

Conjugado mecânico mede o esforço necessário que deve ter o motor para girar o seu eixo. É também conhecido como torque, que pode ser definido em diferentes fases do acionamento do motor. O processo desenvolvido na partida do motor, a partir do repouso até a velocidade de regime é chamado torque de:

Motores de corrente alternada são acionados a partir de uma fonte de corrente alternada, e utilizados, em sua maioria, em aplicações industriais.

O princípio de funcionamento dos motores assíncronos trifásicos que constituem a maioria dos motores em operação nas indústrias está baseado em:
