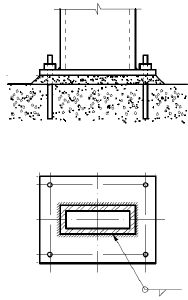

O desenho a seguir apresenta a ligação de um pilar metálico de seção retangular com sua fundação. Uma chapa metálica é utilizada para auxiliar nessa ligação.


Sobre essa figura, analise as afirmativas a seguir.
I. O pilar é ligado à chapa por meio de uma solda de filete. II. A chapa é ligada à fundação por meio de dois parafusos. III. A ligação entre o pilar e a chapa é permanente.
Está correto o que se afirma em

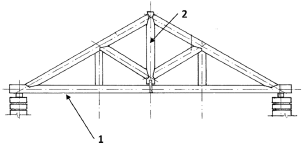

Na figura a seguir, apresenta-se, esquematicamente, uma estrutura de madeira tipicamente empregada na construção de telhados.

Nessa figura, os elementos indicados com os números 1 e 2 são conhecidos, respectivamente, como

Desconsiderando a presença das cotas, assinale a opção que apresenta de forma mais adequada o corte 3 indicado nessa planta.

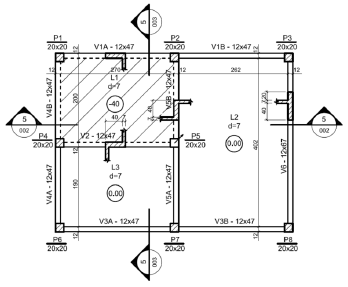

Sobre o desenho apresentado, analise as afirmativas a seguir.
I. Todas as lajes do pavimento possuem espessura de 7 cm. II. A viga V2 é invertida. III. O pilar P5 morre no pavimento.
Está correto o que se afirma em

Sobre as armaduras do pilar dessa estrutura, analise as afirmativas a seguir.
I. As armaduras longitudinais desse pilar podem possuir, cada uma, bitolas diferentes. II. A armadura transversal tem, como uma de suas funções, prevenir a flambagem das armaduras longitudinais. III. O menor número possível de barras longitudinais, nesse caso, é quatro.
Está correto o que se afirma em

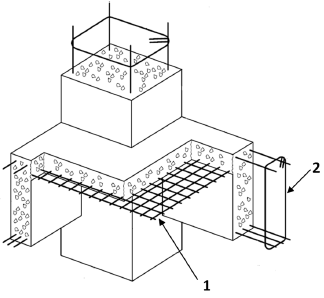

As armaduras indicadas com os números 1 e 2 são conhecidas, respectivamente, como

A figura a seguir apresenta um símbolo muito empregado na confecção de plantas baixas em projetos arquitetônicos.


Esse símbolo indica que

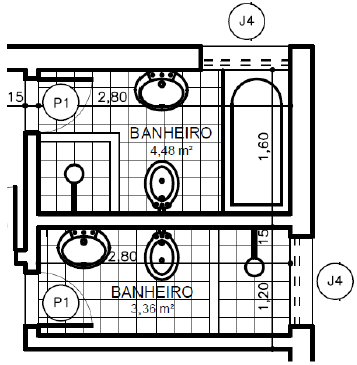

Sabendo que o pé-direito da edificação é de 3,00m, e as janelas J4 possuem 2,00 m de largura e 0,80 m de altura, a opção que apresenta um possível valor para o peitoril dessas janelas é

A espessura de linha que deve ser utilizada na representação das paredes que dividem os cômodos no desenho apresentado é de

Levando em conta que essa edificação possui apenas um pavimento, a taxa de construção é de
