Uma das maneiras de reduzir a taxa de erro de bit de uma transmissão em modulação 16-QAM é realizando a codificação de canal, que consiste na adição de bits redundantes com o objetivo de detectar e corrigir erros na recepção.
Considere a técnica de codificação de canal que consiste na transmissão de uma palavra código de 4 bits correspondente a 2 bits de mensagem, conforme a tabela a seguir.




Deseja-se transmitir um trem de bits , que em hexadecimal, é igual a E9.
O trem de bits transmitidos, em hexadecimal, será

A potência de saída (P_s ) de um dispositivo eletrônico é igual a 0,0625W. O valor de P_s expresso em dBm é, aproximadamente,
[Dado: log₁₀ 2 ~0,3]

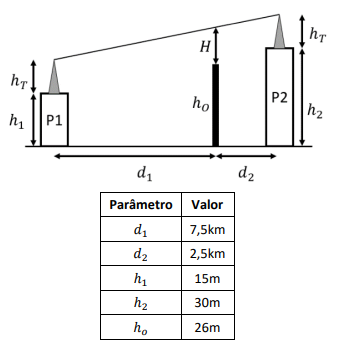

Deseja-se estabelecer um enlace de micro-ondas na frequência de 10 GHz em visibilidade entre dois prédios P1 e P2. Duas torres idênticas serão instaladas no topo dos prédios de tal forma que as antenas sejam posicionadas a uma altura h_T acima do topo dos prédios.
Na visada do enlace existe um obstáculo do tipo gume-de-faca com altura h_o e distante d₂ de P2. Sabe-se que um enlace é considerado em visibilidade quando a distância vertical (H) entre a linha de visada e o obstáculo é maior do que 60% do raio da primeira zona de Fresnel na posição do obstáculo, onde λ é o comprimento de onda.





Na condição de Terra plana, o valor de h_T é igual a

A frequência de operação possível de um enlace de comunicações que possui como mecanismo de propagação principal a reflexão ionosférica é igual a

Um terminal de comunicações via satélite possui uma potência isotrópica efetivamente radiada (EIRP) igual a 60 dBW na frequência de f = 3GHz. A antena é do tipo refletor parabólico com eficiência de abertura igual a η = 0,64 e ganho igual a ( πDf / 3x10⁸ ) ² . Sabendo-se que no modo de transmissão, a potência na porta de entrada da antena é igual a 100W, o diâmetro D da antena é aproximadamente igual a

O circuito digital a seguir possui três entradas digitais A, B e C e uma saída S. Ele é composto de três portas inversoras, uma porta E e duas portas NÃO E.






A operação Booleana realizada pelo circuito é corretamente descrita como

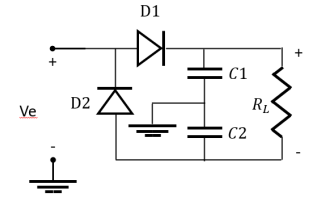

O circuito a seguir é composto de dois capacitores C1 e C2 e dois diodos D1 e D2. O sinal de entrada Ve é um sinal de tensão senoidal de amplitude e frequência fixos. O sinal de saída Vs é a queda de tensão no resistor Rl e é um sinal em corrente contínua.




Este circuito é conhecido como

O transistor bipolar de junção do tipo npn possui duas junções pn e, portanto, pode funcionar como um diodo.
Para que isso ocorra,

Durante a realização de uma medição, a grandeza elétrica medida pode ser uma grandeza fundamental ou uma grandeza derivada.
O seguinte equipamento é capaz de realizar a medida de uma grandeza fundamental:

O circuito abaixo é composto de dois resistores R1 e R2 e um capacitor C. As tensões de entrada e saída são, respectivamente, Ve e Vs.





Analise as afirmativas a seguir relativas ao circuito apresentado.
I. O circuito é um filtro passa-altas.
II. A frequência de corte é aproximadamente igual a 3,18 kHz.
III. A função de transferência é aproximadamente igual a:




Está correto o que se afirma em
