Ar escoa em um tubo convergente onde a área da maior seção do tubo é 0,20 m2 e a da menor seção é 0,10 m² . A massa específica do ar na seção (1) é de 1,204 kg/m³ e na seção (2) de 1,184 kg/m³ . Sendo a velocidade na seção (1) de 10 m/s. Considerando o ar como um fluido de escoamento incompressível, permanente e sem atrito, ao longo de uma linha de corrente, uniforme nas seções 1 e 2 e no mesmo nível.





O valor da vazão com uma casa decimal, em kg/s, na seção (2) é de

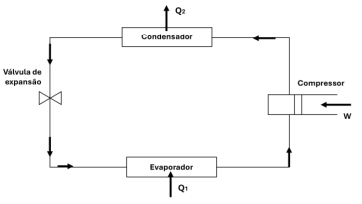

O ciclo de refrigeração por compressão de vapor é um processo termodinâmico que usa um fluido refrigerante em um sistema fechado para absorver calor de um local e liberá-lo em outro, utilizando quatro componentes principais: compressor, condensador, válvula de expansão e evaporador.




Com base no esquema simplificado de um ciclo simples de refrigeração, avalie as afirmativas a seguir

I. O refrigerante entra no compressor como líquido aquecido a baixa pressão.
II. O vapor é descarregado do compressor e entra no condensador como vapor numa pressão elevada, onde a condensação do refrigerante é obtida pela transferência de calor para a água de refrigeração ou para o meio.
III. O refrigerante deixa o condensador, como líquido, a uma pressão elevada. Sua pressão é reduzida ao escoar pela válvula de expansão, resultando numa evaporação instantânea de parte do líquido.
IV. No final do ciclo, líquido restante, agora a alta pressão, é vaporizado no evaporador. Esta vaporização é o resultado da transferência de calor do espaço que está sendo refrigerado para o fluido refrigerante. Após esta operação o líquido retorna para o compressor.

Está correto o que se afirma em

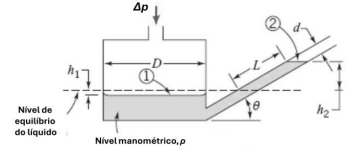

Os manômetros usam a hidrostática para medir pressão, aproveitando a constância de densidade (ρ) dos líquidos para relacionar a altura (h) com a pressão, usando a densidade do próprio fluido manométrico. Considerando um manômetro com tubo inclinado de distância L, gravidade g, e uma diferença de pressão aplicada, ∆p, sendo que o volume do líquido no manômetro permanece constante e o volume deslocado no reservatório deve ser igual ao volume que sobe na coluna do tubo.
Dados: Volume do reservatório,  ₁   e Volume que sobe na coluna do tubo,





A expressão que representa a distância, L, no tubo inclinado é

A Norma Brasileira da Associação Brasileira de Normas Técnicas (ABNT NBR 17037) estabelece os padrões referencias de qualidade do ar interior em ambientes não residenciais climatizados artificialmente e os valores máximos para contaminações biológicas, químicas e parâmetros físicos do ar interior relacionados às fontes contaminantes de naturezas biológicas, químicas e físicas.
Em relação a norma ABNT NBR 17037, avalie as afirmativas a seguir

I. Todos os edifícios de uso, especificamente, privados que possuem ambientes de ar interior climatizado artificialmente devem dispor de um Plano de Manutenção, Operação e Controle (PMOC) dos respectivos sistemas de climatização, visando à eliminação ou minimização de riscos potenciais à saúde dos ocupantes.
II. Os poluentes acumulados nas bandejas de água de condensação mal drenadas, nas superfícies molhadas, nas paredes com revestimentos porosos do condicionador e nos dutos, constituem material particulado e meio de cultura para microrganismos, que podem ser dispersos no ar ambiente pela insuflação.
III. Os reservatórios de água, os elementos de enchimento e os eliminadores de gotas de torres de condensação sem tratamento e manutenção formam depósitos de material particulado, favoráveis à proliferação de microrganismo trazidos pela água de reposição e são arrastados na corrente de ar, transportados em gotículas que, ao evaporar, as liberam no ar.

Está correto o que se afirma em

Um tanque esférico, conforme a figura, é utilizado para armazenar fluídos. Sabendo-se que o fluído armazenado no tanque é um refrigerante R-134a, massa específica de 1.206 kg/m³ , e a pressão na superfície do líquido é de 1MPa e no fundo do tanque é de 95.550,4 kPa.
Dados: g = 9,8 N/kg e 1kPa = 1 N/m² .



O diâmetro do tanque é de

A Norma Brasileira da Associação Brasileira de Normas Técnicas (ABNT NBR 16401) é a norma brasileira fundamental para instalações de ar-condicionado e ventilação, dividida em três partes, tais como, Projeto, Conforto Térmico e Qualidade do Ar Interior, estabelecendo diretrizes para projeto, execução e manutenção, visando garantir qualidade do ar, conforto térmico e eficiência energética em ambientes internos.

Em relação a Qualidade do Ar Interior, assinale a alternativa correta.

Determinar a pressão é essencial para garantir a segurança operacional, medir o inventário do produto e controlar a eficiência de qualquer sistema que utilize gases pressurizados. Um tanque com capacidade de 0,5 m³ e contém 10 kg de um gás perfeito. A temperatura do gás é de 298 K.
Sabendo-se que a constante do gás é de 0,35 kN m/kg K.

Dados: 1 N/m² = 1 Pa.

A pressão desse gás no tanque é de

Um técnico responsável pela instalação de sistema de ventilação, mede as dimensões da sala, pressão e temperatura e obtém, respectivamente, 6 m x 10 m x 6 m, 100 kN/m² e temperatura a 298,0 K. A constante específica do gás é de 0,3 kN m/kg K

A massa de ar, em kg, contida nessa sala é de

A carga térmica por condução é um componente fundamental no cálculo da carga térmica total de um edifício, sendo essencial para o dimensionamento correto de sistemas de aquecimento, ventilação e ar-condicionado.
Em relação a carga térmica por condução em parede, telhados e vidros, avalie as afirmativas a seguir

I. A carga térmica por condução através de paredes, telhados e vidros pode ser descrita como Qj = Aj x CLTD, onde Qj, Aj denotam, respectivamente, carga térmica por condução de calor e a área através da superfície j. O subscrito j pode ser paredes, telhados e vidros. O CLTD representa a diferença de temperatura ajustada entre o ambiente externo e interno.
II. Para paredes e telhados, o método CLTD considera apenas a diferença de temperatura do ar interno e externo.
III. Para vidros, a equação básica é a mesma, mas os valores de CLTD são tabelados para condições específicas e devem ser corrigidos se as condições de projeto (temperatura interna e temperatura média diária externa) forem diferentes das condições base da tabela específica. O ganho de calor solar através do vidro é calculado separadamente, utilizando o fator de ganho de calor solar e o fator de sombreamento.

Está correto o que se afirma em

Quando projetamos um sistema de ar-condicionado e ventilação mecânica, é necessária uma análise da complexidade necessária ao projeto para o fim ao qual se destina. Um dos itens mais importantes é o cálculo da carga térmica do ambiente que leva em conta o calor que entra e sai de cada ambiente ou que é gerada nele.
Em relação a carga térmica, avalie as afirmativas a seguir

I. Entram no cálculo a radiação solar através de superfícies transparentes, a condução térmica através de paredes, tetos e divisões internas e externas do ambiente, o calor gerado pelos ocupantes, equipamentos elétricos e iluminação, ventilação e infiltração de ar.
II. Os principais métodos descritos pela ABNT NBR 16401 para o cálculo de carga térmica são: o método das Séries Temporais Radiantes, o método de Funções de Transferência e por fim, o método da Diferença de Temperatura de Carga Térmica e Fatores de Carga Térmica.
III. O método das Séries Temporais Radiantes e o método de Funções de Transferência consideram os processos de transferência de calor entre os ambientes externo e interno, e as gerações de calor internas, tais como, pessoas, equipamentos e iluminação.

Está correto o que se afirma em
