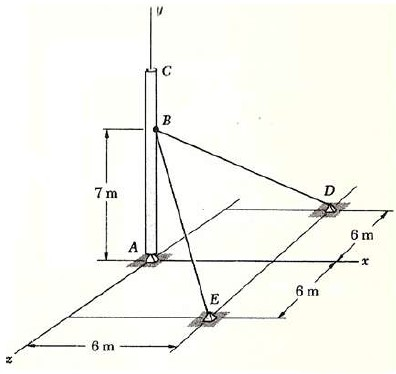

Com relação a figura acima, os cossenos diretores dos cabos BD e BE são, respectivamente:

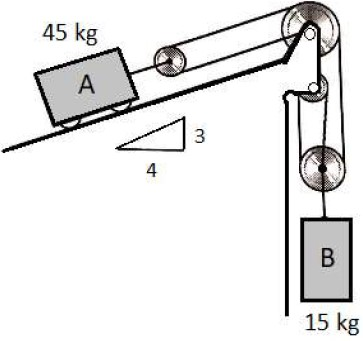

O sistema de polias e pesos a seguir encontra-se em movimento:

Desprezando o atrito e a massa das roldanas, as acelerações e direções dos corpos A e B são, respectivamente:

A massa B é liberada do repouso e se choca com a massa A. Sendo m_B=1 kg, m_A= 4kg e g= 10m/s² , determine o percentual da energia dissipada no impacto se: i) o impacto é perfeitamente plástico e ii) perfeitamente elástico.

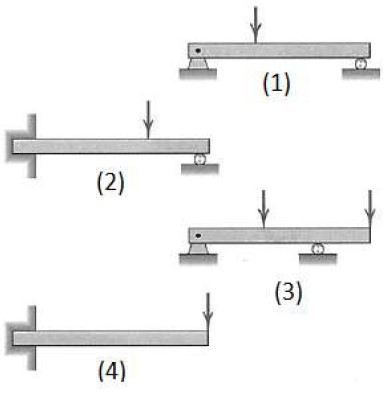

As vigas a seguir representam, de forma esquemática, algumas das disposições encontradas em estruturas mecânicas:

Baseado nas forças atuantes e nas posições e tipos de apoios, uma viga pode ser considerada estaticamente determinada ou indeterminada. Essa classificação baseia-se no uso exclusivo ou não dos métodos de estática para encontrar os valores das reações. Dentre as vigas acima, a única considerada estaticamente indeterminada é:

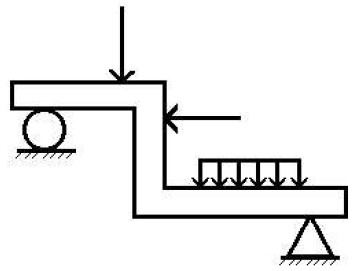

Na figura acima, a estrutura sobre os dois apoios representa um grau de hiperestaticidade igual a:

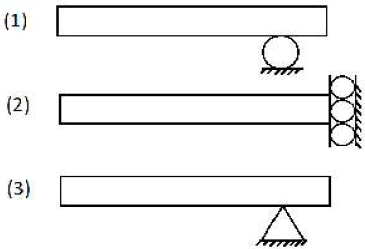

As vigas planas representadas acima possuem, em sua extremidade, os apoios (1), (2) e (3), que restringem, respectivamente:

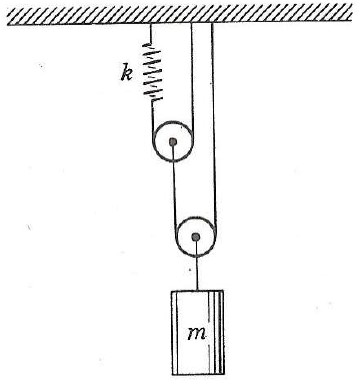

A massa dos suportada pelo sistema cabo - polia ilustrado é 50Kg. A mola tem constante 10 000 N/m. Considere g=10m/s².

A deflexão da mola em equilíbrio será de:

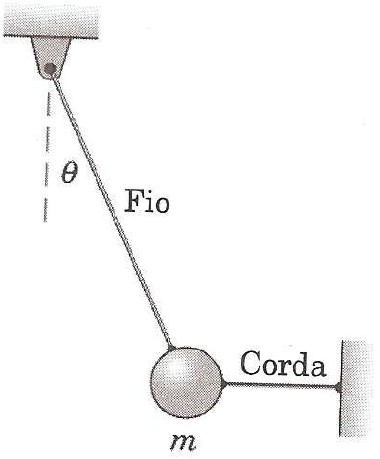

Na figura abaixo, \( θ \)=60º, m=1kg e o fio de aço de massa desprezível tem comprimento de 1 m. A corda horizontal é cortada e a massa inicia um movimento pendular. Considere g=10 m/s².

A tração no fio para \( θ \) =0° é:

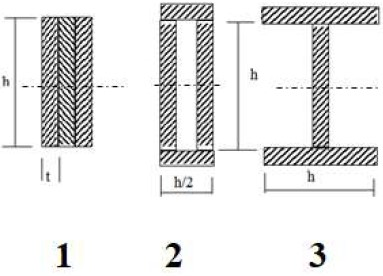

Uma viga deve ser confeccionada por meio de solda e - se necessário - corte, a partir de três barras chatas de espessura t e largura h. Três configurações são vislumbradas (vide croquis): viga retangular, viga I, tubo retangular. Indique qual a configuração mais adequada para a viga resistir à flexão, ou seja, apresenta maior momento de inércia em relação ao eixo baricêntrico horizontal.

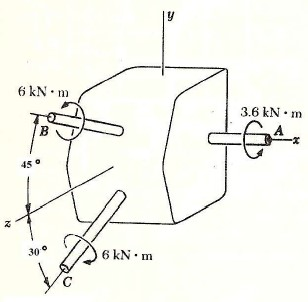

Uma caixa redutora está submetida aos três momentos ilustrados.

Indique o momento resultante:
