Uma barra de massa desprezível tem uma de suas extremidades ligada a um ponto fixo, que lhe permite apenas o giro, conforme indicado na figura a seguir.


Dimensões em metros.
Na extremidade oposta, a barra sustenta uma massa de 10kg. Sabendo que a barra gira com uma velocidade angular de 4rad/s, a energia cinética no sistema é de

Uma roda de raio 100 mm gira para direita sem deslizar, de acordo com a figura a seguir.


Dados: √2 = 1,4; √3 = 1,7; √10 = 3,2
Sabendo que a velocidade do ponto A é de 1,60m/s, a velocidade v é de

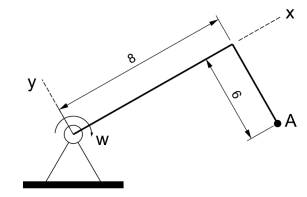

A figura a seguir ilustra uma barra angular girando no sentido horário em torno de um ponto fixo a uma velocidade w.

(Dimensões em cm)
Sabendo que a velocidade do ponto A, em um dado instante, é de 1,0m/s e que a barra desacelera a uma taxa de 2rad/s², a aceleração do ponto A nesse mesmo instante é, aproximadamente, igual a

A figura a seguir apresenta três blocos A, B e C sustentados por duas roldanas.


Em um dado instante, a velocidade do bloco B é igual à do bloco C e, nesse mesmo instante, a velocidade do bloco A é de 2m/s para cima.
Desse modo, a velocidade do bloco B nesse instante é de

A figura a seguir ilustra um veículo tracionado por uma força T e sendo sustentado por um cabo.


Sabendo que o veículo pesa 1,0 kN e que a força P resistida pelo cabo é de 2,0 kN, a aceleração imposta ao veículo na direção do cabo, assumindo que a aceleração da gravidade é de 10 m/s², vale:

O movimento curvilíneo de uma partícula é definido pelas equações:
v_x(t) = 10 – t a_y(t) = – 2,0m/s²
nas quais x e y são as coordenadas, em metros, da posição da partícula; v_x é a velocidade da partícula na direção x em m/s; a_y é a aceleração da partícula na direção y; e t é o tempo em segundos.
Sabendo que x = 0 e y = 0 em t = 0, e que a máxima distância positiva em y é atingida em t = 2s, a distância da partícula em relação à origem em t = 4 s é

Os segundos momentos de área em relação à origem dos eixos x e y valem, nessa ordem, aproximadamente,

O par de coordenadas (x; y) do centro de gravidade da chapa é:

Um plano inclinado faz um ângulo de 45° com a horizontal. Sobre esse plano, um bloco de massa 10 kg está em repouso.
Desse modo, o coeficiente de atrito estático entre o bloco e o plano é igual a

Sobre o equilíbrio de forças estáticas, analise as afirmativas a seguir.
I. O equilíbrio de forças colineares é satisfeito apenas com uma equação escrita na direção de ação dessas forças. II. O equilíbrio de forças que agem em um plano e são concorrentes em um ponto O demanda uma equação de equilíbrio de forças e duas equações de equilíbrio de momentos. III. O equilíbrio de forças paralelas em um plano requer uma equação relacionada às forças na direção em que agem e uma equação de momento em relação ao eixo normal ao plano de ação das forças.
Está correto o que se afirma em
