Os dispositivos atuadores constituem um dos principais tipos de elementos empregados em sistemas de automação.

Nesse contexto, sobre esses dispositivos, marque a opção que contém a afirmação verdadeira.

Na elaboração do desenho de placas eletrônicas, algumas considerações precisam ser feitas para se obter os melhores resultados.

Assinale a opção com as considerações corretas ao realizar o desenho de uma dessas placas.

Analise as afirmações sobre microcomputadores a seguir:

I. A função da ULA é executar operações aritméticas e lógicas sobre dados binários, já a UC direciona as operações, mas não processa os dados diretamente.

II. Processadores 32 bits processam blocos de 4 bytes, enquanto processadores 64 bits processam blocos de 16 bytes.

III. A memória RAM é mais veloz do que a memória cache.

IV. A CPU é formada por UC, ULA, registradores e memória RAM.

V. O cache L1 é o mais rápido e com menor capacidade, já o cache L2 é ligeiramente mais lento e tem maior capacidade.

Está correto o que se afirma em

Assinale a opção que apresenta apenas interfaces comumente utilizadas para comunicação entre microcontroladores e PCs.

A análise de um transistor bipolar de junção gerou o gráfico a seguir:

I_B é a corrente de base, I_C é a corrente de coletor e V_CE é a tensão entre coletor e emissor.

A partir da análise do gráfico, determine o valor de hFE do transistor.

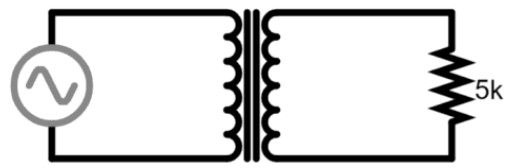

Um transformador ideal apresenta relação de espiras igual a 1:2 e a tensão no primário não apresenta componente DC e é do tipo senoidal com valor RMS igual a 20 V.

Uma carga de 5 kΩ é conectada ao secundário.

Os valores da tensão RMS e da corrente de pico no secundário, respectivamente, são

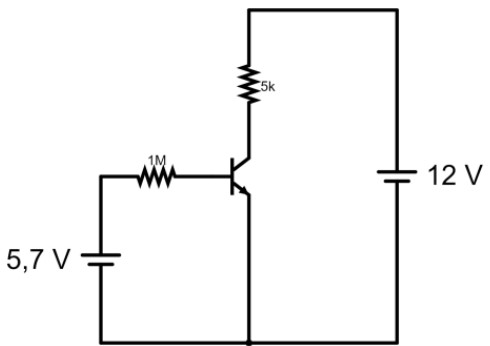

Considere o circuito a seguir:

Sabendo que V_BE = 0,7 V e hFE = 300, o valor da tensão entre o coletor e o emissor (V_CE) será de
