Com o objetivo de determinar a potência consumida por uma carga ligada na rede de 10kV, utilizou-se transformador de corrente (TC) e transformador de potencial (TP). O TC possui uma relação de 500:5. No TP, a relação é de 100:1, para a tensão máxima de 15kV. Para uma carga com fator de potência unitário, nos secundários dos transformadores, foram lidos os valores: 100V e 0,2A.

A potência ativa, em kW, será

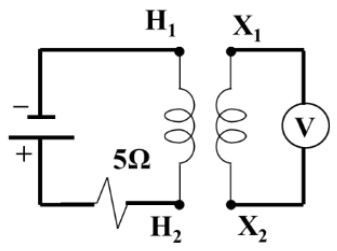

A figura a seguir é um transformador monofásico, real, com relação de transformação igual a 2 (dois).

Ao energizar o transformador com um gerador químico de 12V, conforme a figura, o voltímetro indicará, no regime permanente, uma tensão em volts no valor de

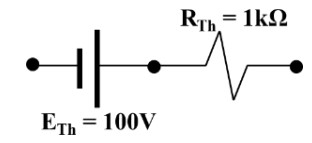

A figura a seguir é um circuito equivalente de Thèvenin.

Ao transformá-lo em um circuito equivalente de Norton, o valor da fonte de corrente, em A, será

A figura a seguir é uma associação mista de capacitores ideais.

Quando C₁ = C₂ = 40μF e C₃ = C₄ = 80μF, a capacitância equivalente da associação mista, em μF, valerá

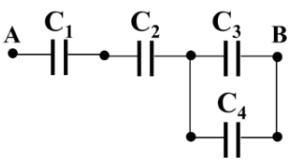

A figura a seguir é uma associação em série de capacitores ideais.

A capacitância de cada capacitor vale 12μF.

Ao ligarmos um medidor de resistência elétrica entre o ponto A e o ponto B, depois de 5 minutos conectado à associação, ele indicará

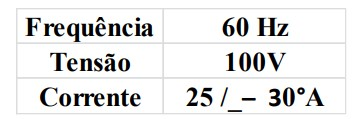

Medidas realizadas em uma carga alimentada por corrente alternada senoidal apresentaram as leituras mostradas na tabela a seguir.

Nesse cenário, a impedância da carga, em Ω, será

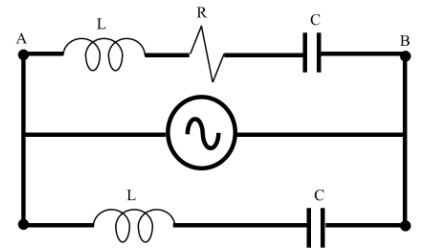

A figura a seguir é um circuito RLC, com componentes ideais, alimentados por uma fonte de tensão alternada senoidal de 60Hz.

Para que o fator de potência, com predominância indutiva, valha 50%, a condição entre os elementos do circuito é

Considere um circuito série RLC, alimentado por uma fonte de tensão senoidal com 60Hz.

O ângulo, em graus, de defasagem entre a tensão da fonte e a corrente do circuito, quando a reatância indutiva for igual à reatância capacitiva, será igual a

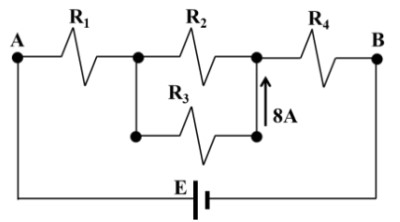

A figura a seguir é um circuito misto composto por quatro resistores iguais.

Sabendo que cada resistência vale 40Ω, a potência no resistor quatro, em kW, será

A figura a seguir é um componente elétrico que se encontra na condição de regime permanente.

Quando o componente for energizado, em AB, por uma tensão do tipo contínua constante, após o regime transitório o mesmo se comportará como um
