Ao considerar os tipos de linhas elétricas, segundo a NBR 5410: 2004, versão corrigida em 2008, o símbolo esquemático ilustrado a seguir, representa qual descrição correta:

O esquema elétrico a seguir, representa um trecho constitutivo de um circuito de iluminação, o qual pode ser denominado como circuito parcial. Assinale a alternativa que descreve o esquema elétrico a seguir:

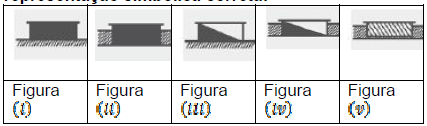

Na elaboração de projetos de instalações elétricas, muitos símbolos e gráficos são empregados para representar, de modo sistemático, o referido projeto. São apresentados a seguir um conjunto de símbolos usuais em projeto, segundo as NBR 5444:1989, 12519:1992 e 5410:2004/2008. Considere os símbolos a seguir e assinale a alternativa que descreve a representação simbólica correta:

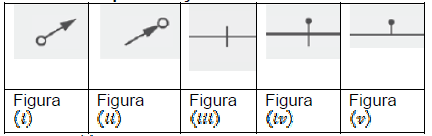

Para que possa ser elaborado um projeto de instalações elétricas, torna-se necessário que fiquem caracterizados e identificados os elementos ou partes que compõem o projeto. Além do mais, devem ser utilizados os símbolos e as convenções normatizadas, NBR 5444:1989, 12519:1992 e 5410:2004/2008. Considere os símbolos a seguir e assinale a alternativa que descreve a representação simbólica correta:

Quando deseja-se projetar ou aferir uma instalação de motor elétrico de corrente contínua ou alternada, torna-se imprescindível conhecer formulações matemáticas que relacionam as grandezas envolvidas. Assim, marque a alternativa que representa a relação entre a corrente aparente de plena carga consumida pelo motor trifásico, quando fornecida a potência nominal a uma carga . Onde: é a tensão elétrica fornecida ao motor; é o rendimento do motor e; é o ângulo de defasagem entre a corrente e a tensão elétrica:

Quanto ao uso de separação elétrica individual, a NBR 5410:2004 descreve sobre a precondição de proteção básica, no circuito separado, deve ser assegurada por isolação das partes vivas e/ou por barreiras ou invólucros, não se excluindo também, com mais razão, a isolação dupla ou reforça. Já a proteção supletiva deve ser assegurada pelo preenchimento conjunto de três condições, assim assinale a alternativa que contempla apenas o conjunto de condições corretas: (i) Separação entre o circuito objeto da medida (circuito separado) e qualquer outro circuito, incluindo o circuito primário que o alimenta, na forma de separação de proteção. (ii) Isolação (básica) entre o circuito separado e a terra. (iii) Não há limitação da carga alimentada (pelo circuito separado) a um equipamento.

A corrente elétrica, ao percorrer um circuito elétrico, o qual é constituído de condutores e elementos resistivos, gasta parte de sua energia total a fim de vencer a resistência elétrica do circuito. Considere uma bateria, sem carga em seus terminais, com tensão de 24 V. Ligou-se adequadamente a mesma, a um circuito elétrico, a qual passou a apresentar uma tensão de 23 V em seus terminais e uma corrente elétrica no valor de 2 A. Calcule e assinale a alternativa que representa o valor da resistência interna da bateria:
