Motores de baixa potência podem ser instalados conectados por ligação direta a linha (rede de alimentação) que proporciona a chamada partida direta. Porém, para motores de potência elevada, a linha pode não ser capaz de prover, na tensão nominal, a corrente requerida para partida do motor, ou a corrente de partida pode perturbar a linha, produzindo flutuações de tensão e afetando outros equipamentos. Nestes casos, são necessários métodos para limitar a corrente de partida. Em relação a partida de motores é correto afirmar o seguinte:

As cargas não lineares, que utilizam conversores estáticos de potência para conformação da energia elétrica, produzem correntes distorcidas nas linhas de energia. Essas correntes distorcidas podem ser decompostas em série de Fourier numa soma de senos e cossenos com frequências múltiplas da frequência fundamental da linha de energia, chamadas de harmônicas. Daí se dizer que as cargas não lineares produzem harmônicos. Em relação aos harmônicos existentes nos sistemas de potência é correto afirmar o seguinte:

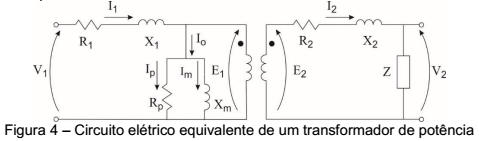

Transformadores de potência são equipamentos elétricos empregados em sistemas elétricos em corrente alternada, geralmente para adequar o nível de tensão mais conveniente ao sistema. Neste emprego, podem ser classificados como abaixadores, quando o sentido do fluxo de potência for do lado de alta tensão para o lado de baixa tensão, ou elevadores, quando em sentido inverso. A figura 4 apresenta um circuito elétrico equivalente de um transformador abaixador operando em regime permanente, com seu lado secundário com tensão V₂ ligado a uma carga Z e seu lado primário alimentado por uma tensão senoidal de valor eficaz V₁.

Considere o seguinte:

V₁ Tensão nos terminais do lado primário

V₂ Tensão nos terminais lado secundário

E₁ Tensão do lado primário

E₂ Tensão lado secundário

I₁ Corrente do primário

I₂ Corrente no secundário

I_m Corrente magnetizante

R1 Resistência do primário

X1 Reatância do primário

R₂ Resistência do estator

X₂ Reatância do estator

X_m Reatância magnetizante

R_p Perdas no núcleo

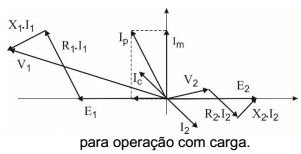

O diagrama fasorial que melhor representa a operação deste transformador é descrito na figura

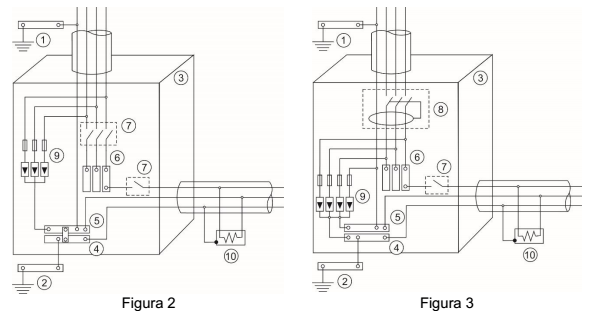

A NBR5410 trata da necessidade de proteção contra sobretensões, cita as medidas necessárias, a utilização de dispositivos de proteção contra sobretensão (DPS) e a necessidade de aterramento. Considere os dois esquemas de ligação de DPS em quadro de distribuição representados nas figuras 1 e 2, cujos componentes são identificados como

1 Aterramento do neutro

2 Aterramento do condutor PE

3 Quadro de distribuição

4 Barramento do condutor PE

5 Barramento do neutro

6 Barramento das fases

7 Dispositivo de proteção de sobrecorrente

8 Dispositivo diferencial residual (DR)

9 DPS

10 Carga

Dos esquemas para instalação dos DPS representados na figura e em relação ao aterramento e sua coexistência com os dispositivos diferencial residual (DR) apresentados nas figuras, segundo a NBR 5410, é correto afirmar o seguinte

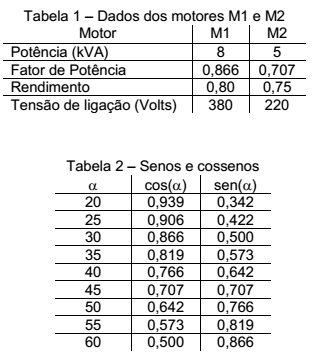

Considere um circuito alimentador fornecendo energia para dois motores M1 e M2 cujos dados são apresentados na tabela 1. Com ajuda da tabela 2, calcule a potência do banco de capacitores a serem instalados no alimentador destes motores para que o fator de potência do conjunto seja, aproximadamente, 0,9. O resultado mais próximo é

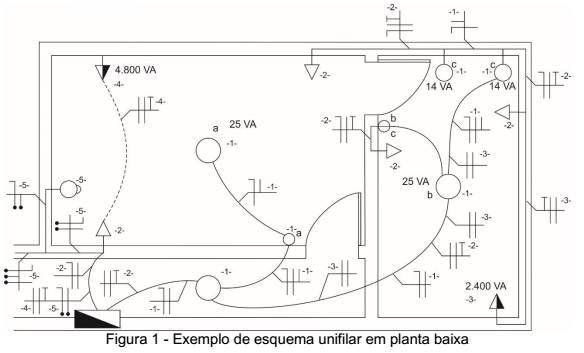

Os projetos elétricos devem ser desenhados utilizando-se esquemas unifilares descritos em plantas baixa para auxiliar na execução das instalações elétricas, indicando os condutores nos eletrodutos, a localização das tomadas de corrente, os interruptores e as lâmpadas, entre outras coisas. Observando a planta baixa da figura 1 pode-se verificar a existência de

A NBR 5410 preconiza como regra fundamental para proteção contra choque elétrico que as partes vivas perigosas não devem ser acessíveis e os pontos condutíveis acessíveis não devem oferecer perigo mesmo que, em caso de falha, se torne acidentalmente viva. Portanto deve-se adotar uma proteção suplementar no caso de falha da proteção básica (isolação). A proteção supletiva é garantida pela equipotencialização da proteção associada ao seccionamento automático da alimentação. A respeito dos dispositivos de seccionamento automático e sua instalação, descritos em na NBR 5410, é correto afirmar o seguinte

No processo de monitoração e controle de obras, durante a execução do projeto, deve-se realizar medições e o controle das realizações. O controle simultâneo do custo em relação ao orçado e do tempo em relação ao que foi planejado no cronograma do projeto permite verificar o desempenho da execução do projeto. Este controle de desempenho pode ser verificado por meio da(o)

A engenharia de manutenção deve conhecer as frequências de falhas dos dispositivos das instalações para verificação da disponibilidade das instalações e levantamento dos custos da manutenção. Um prédio de 20 andares possui um determinado tipo de mostrador (display) nos elevadores que, após um longo período de utilização, revelou uma distribuição em frequência de falhas segundo uma função exponencial negativa de média 0,25 por 2.500 horas. Qual a indisponibilidade de um display nestes elevadores durante sua vida útil que é prevista em 10 anos x 24 horas/dia x 365 dias/ano, se o tempo médio de reparação é 36 horas?
