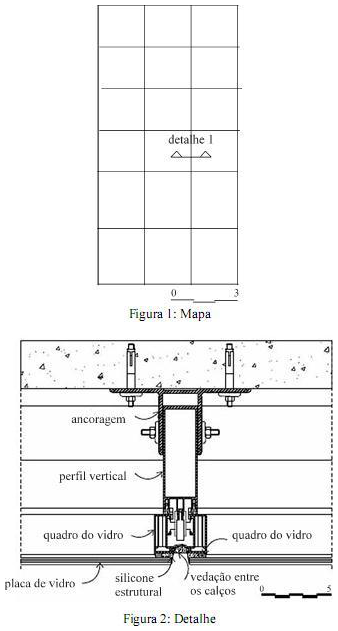

As figuras acima, reproduzidas da revista Téchne, mostram o mapa e o detalhe da junta vertical dos vidros em uma fachada do tipo cortina pele de vidro. O desafio na montagem desse tipo de esquadria é garantir a estanqueidade. Na parte inferior do detalhe (figura 2), aparece a especificação “silicone estrutural”. Com referência a essas imagens, julgue os itens seguintes.


No detalhe, figura 2, os quadros do vidro margeiam as juntas nas duas direções em sua totalidade, fazendo que o silicone, além de trabalhar como adesivo, desempenhe simultaneamente a função de vedação, impedindo a entrada de água entre o vidro e a esquadria.

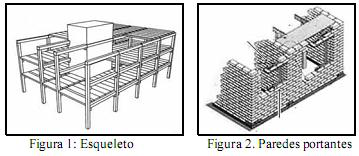

Na estrutura em esqueleto, ilustrada na figura 1, o sistema portante independe dos subsistemas complementares da edificação, como fechamentos, sistemas hidráulicos e elétricos etc. Tal independência facilita a adaptação da edificação para mudanças no seu uso.

Julgue os itens a seguir, que tratam dos dois sistemas construtivos acima ilustrados.


O sistema de paredes portantes, ilustrado na figura 2, possibilita economia no tempo de execução e na mão de obra. Nele, as paredes se unem às lajes, criando um efeito de pórtico que reduz o momento positivo no meio do vão e, em consequência, os custos.

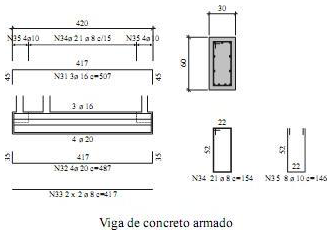

A armação principal da viga é constituída de quatro ferros com 20 mm de diâmetro cada um.

Todos os estribos têm o mesmo diâmetro da pos. N33.

O recobrimento dos estribos é de 2,5 cm

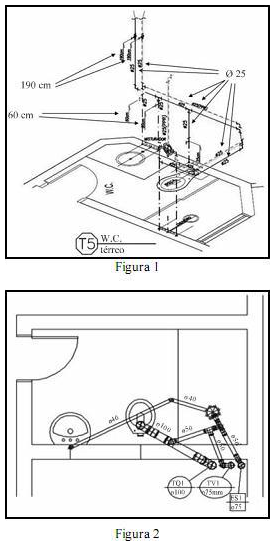

As imagens mostram uma perspectiva isométrica e a planta baixa de partes do projeto de água de um banheiro.

Com referência à leitura e interpretação de projetos de instalações hidrossanitárias e às figuras acima, julgue os seguintes itens.


A figura 1 mostra uma instalação de água quente e outra de água fria, com todos os registros a 0,60 m de altura, saídas para o lavatório a 1,90 m, e todas as curvas e tês com diâmetro de 25 mm.

Em uma habitação construída em regiões sob climas quentes e úmidos, deve-se evitar a ventilação natural em seu interior, para, com isso, impedir a umidade excessiva e assegurar a ventilação cruzada.

Com referência à interpretação de cartas solares e às cartas solares acima; ao desenho de brises; a ventilação e exaustão; e a iluminação natural e artificial, julgue os itens de 97 a 99.


De acordo com as cartas solares acima, para as duas cidades, nas fachadas leste e oeste, que recebem, respectivamente, o Sol da manhã e o Sol da tarde, devem ser empregados brises com aletas verticais. Na fachada norte, que recebe Sol durante todo o dia na maior parte do ano, mas em uma posição mais a pino, são mais adequados os brises horizontais. Para a fachada sul, os brises são de muito pouca utilidade.
