Considere o circuito a seguir, no estado estacionário, composto por uma bateria de 9V, um indutor L, um resistor R e um capacitor C.


A energia elétrica armazenada no capacitor e no indutor são, respectivamente, iguais a

Um determinado caixa eletrônico, alimentado por um circuito monofásico de 220V, opera a uma potência aproximadamente constante de 176W.
Considerando que o caixa eletrônico é uma carga totalmente resistiva, sua resistência elétrica equivalente é, em ohms,

Assinale a opção que indica o tipo de fechadura eletrônica que possui um leitor óptico que reconhece a impressão digital de pessoas autorizadas a abri-la.

A equipe encarregada de desenvolver o projeto do circuito fechado de TV de uma agência bancária quer empregar uma solução que não necessite de cabeamento conectando as câmeras, ou seja, serão usadas câmeras IP.
Assinale a opção que indica o tipo de sistema de armazenamento a ser empregado na gravação das imagens.

Os 10 terminais de auto-atendimento de uma agência bancária têm um consumo nominal de 880W e são alimentados por uma UPS (Uninterruptible Power Supply). A UPS possui tensão nominal de entrada e saída igual a 220V, fator de potência unitário e sistema de baterias com capacidade igual a 9Ah.
O tempo máximo de operação ininterrupto e simultâneo dos 10 terminais de autoatendimento, em caso de queda do fornecimento de energia elétrica, será de

A figura a seguir apresenta parte de um projeto elétrico de uma instalação elétrica hipotética. Acidentalmente, um pouco de café caiu sobre a prancha manchando-a na parte do projeto identificada como “mancha”.


Assinale a opção que indica a correta representação dos condutores que passam pelo trecho manchado.

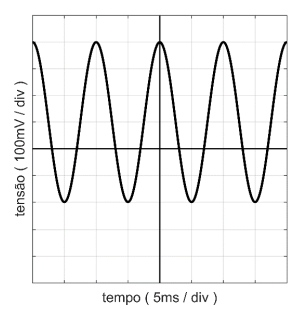

A tensão sobre um determinado componente eletrônico em operação pode ser visualizada num osciloscópio, conforme imagem a seguir.


A imagem acima indica que o sinal de tensão senoidal

O circuito de polarização do transistor Q1 é composto de dois resistores R₁ = 100 kΩ e R₂ = 1,5 kΩ.
O transistor bipolar de junção npn Q1 possui ganho de corrente de emissor comum β = 100 e V_BE = +0,7 V.

Sabendo-se que V₁ = +4V e V₂ = +12V, a tensão V_CE é aproximadamente igual a

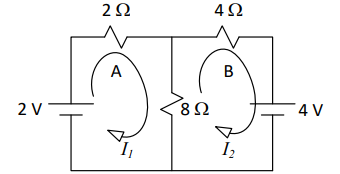

O circuito a seguir é composto por uma associação mista de fontes de tensão e resistências. O circuito foi dividido em duas malhas, denominadas malhas A e B, cujas correntes I₁ e I₂ estão indicadas no circuito.


Com relação à Lei das Malhas de Kirchhoff, considere as afirmativas a seguir.
I. A equação da malha A é 10 I₁ - 8 I₂ = -2 II. A equação da malha B é 8 I₁ - 12 I₂ = 4 III. A corrente I₁ é -1/7 A
Está correto o que se afirma em

A figura a seguir apresenta vários ramos com os sentidos e os módulos de correntes elétricas que se encontram em um nó.


A corrente I deve ser igual a
